MEMS光开关的制造工艺与质量控制体系

2025-11-22


精密制造是光开关性能的核心保障

MEMS光开关的高性能依赖于精密的制造工艺,从基板制备到成品检测,每个环节的工艺控制都直接影响产品的最终性能。广西科毅光通信深知制造工艺的重要性,建立了一套从材料选型到成品出厂的全流程质量控制体系,采用先进的MEMS加工技术,确保每一款光开关产品都能满足客户的高性能需求。本文将详细介绍MEMS光开关的核心制造工艺与质量控制要点。


一、MEMS光开关的核心制造工艺步骤

MEMS光开关的制造基于SOI基板,采用光刻、刻蚀、镀覆、牺牲层去除等一系列精密加工工艺,核心步骤如下:

(一)基板制备

选用高品质SOI(绝缘体上硅)基板,基板由第一层(单晶硅,厚度10μm)、中间层(二氧化硅,厚度2μm)、第二层(单晶硅,厚度400μm)构成。基板的选择需满足高平整度、低缺陷密度的要求,通过严格的供应商筛选和进货检测,确保基板质量符合加工标准。

(二)第一电极与接触导体形成

1.      采用溅射法在SOI基板的第一层表面沉积Cr膜(厚度50nm)和Au膜(厚度500nm),形成多层导体膜;

2.      通过光刻法在导体膜上形成预定的抗蚀剂图形,该图形对应可移动接触导体和第一驱动电极的形状;

3.      以抗蚀剂图形为掩模,对多层导体膜进行刻蚀处理,形成可移动接触导体和第一驱动电极,完成核心导电组件的制备。

(三)第一层刻蚀与狭槽形成

1.      采用光刻法在基板第一层表面形成规定的抗蚀剂图形,掩模覆盖后续将形成可移动悬臂、锚定部分和固定件的区域;

2.      采用离子刻蚀(如Ar离子物理刻蚀)对第一层进行各向异性刻蚀,直到达到中间层(二氧化硅)为止,形成用于隔离各组件的狭槽(宽度2μm),实现可移动部分与固定件的物理分离。



(四)牺牲层形成与图形化

1.      采用等离子体CVD或溅射法,在基板第一层一侧沉积二氧化硅牺牲层(厚度2μm),堵塞之前形成的狭槽,为后续电极制备提供平整的基底;

2.      通过光刻法和湿刻蚀工艺,在牺牲层上形成凹槽和开口:凹槽对应固定接触电极的接触部分(深度1μm),开口用于暴露固定件的连接区域,为后续电极连接做准备。

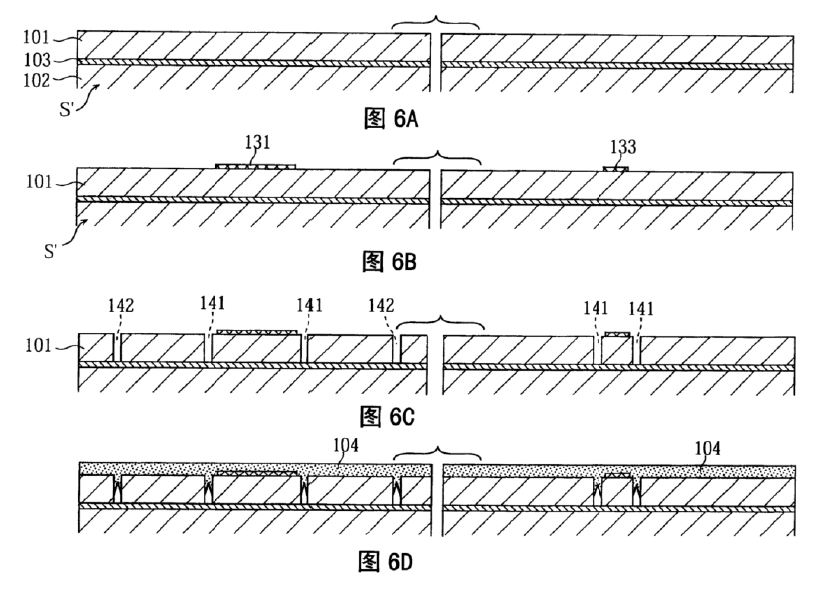

微型开关器件的方法的一些步骤

微型开关器件的方法的一些步骤

(五)第二电极形成

1.      在牺牲层表面形成用于通电的基底膜(Cr膜50nm+Au膜500nm);

2.      采用光刻法形成掩模,掩模上的开口对应第二驱动电极和固定接触电极的形状;

3.      采用镀覆法(如电镀金)在掩模开口暴露的基底膜上生长金属,形成第二驱动电极和固定接触电极(厚度≥5μm);

4.      刻蚀去除掩模和基底膜的暴露部分,完成电极组件的全部制备。

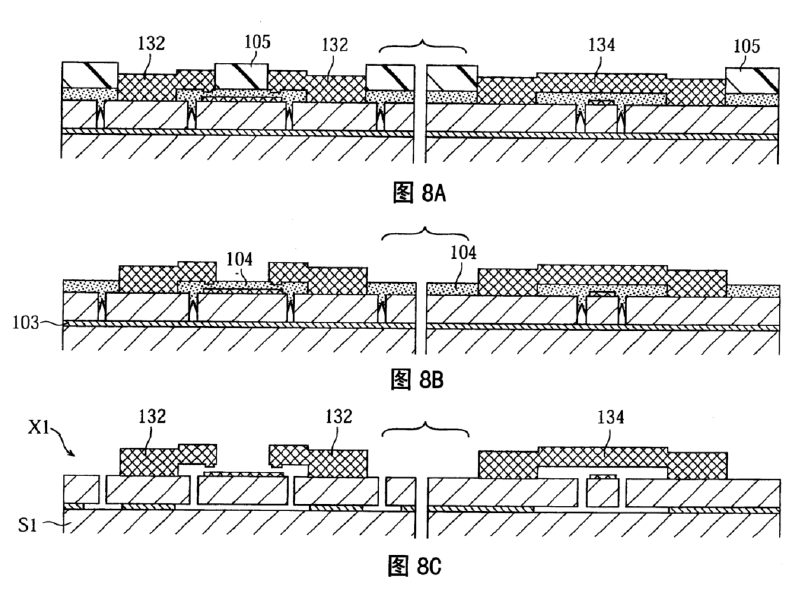

(六)牺牲层去除与中间层刻蚀

1.      采用湿刻蚀法(使用缓冲氢氟酸BHF)去除牺牲层,暴露可移动悬臂结构和固定电极;

2.      继续刻蚀去除可移动悬臂结构下方的部分中间层(二氧化硅),使可移动悬臂结构与基板分离,仅通过锚定部分固定;

3.      采用超临界干燥法对器件进行干燥处理,避免可移动悬臂结构因表面张力粘接到基板上,确保其弹性变形能力。

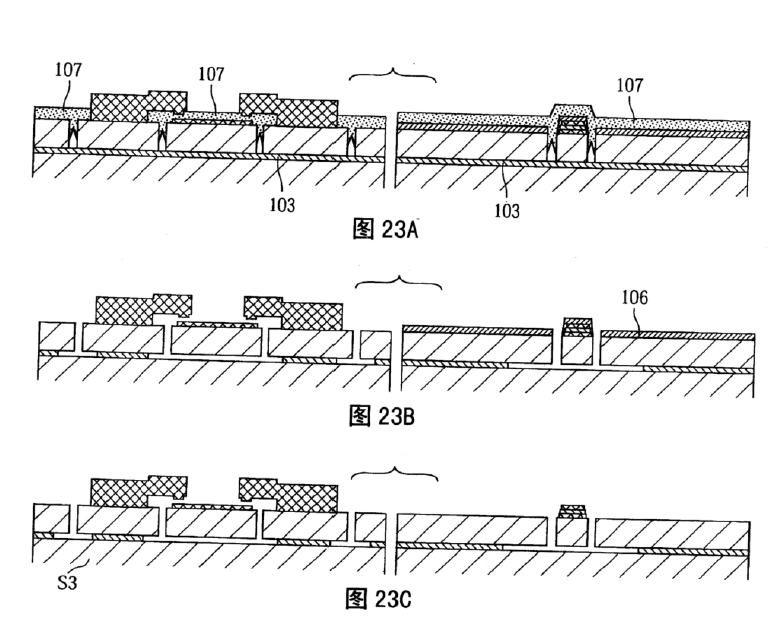

(七)后续处理与检测

1.      通过湿刻蚀去除附着在电极表面的残留基底膜,提升电极的导电性能;

2.      对器件进行外观检测、尺寸测量、性能测试(插入损耗、切换速度、隔离度等),合格产品包装出厂。






二、制造工艺的关键控制要点

(一)光刻工艺精度控制

光刻工艺的精度直接决定了电极、狭槽等结构的尺寸精度,是MEMS光开关制造的核心环节。广西科毅光通信采用高精度光刻设备,控制光刻分辨率≤1μm,确保电极宽度、狭槽间距等关键尺寸的误差在±0.1μm以内。同时,严格控制光刻胶的涂覆厚度、曝光时间、显影温度等参数,避免出现图形畸变、边缘模糊等问题。

(二)刻蚀工艺均匀性控制

刻蚀工艺包括离子刻蚀和湿刻蚀,需确保刻蚀深度均匀、侧壁垂直。离子刻蚀过程中,通过控制离子束强度、刻蚀时间,确保第一层单晶硅的刻蚀深度精准达到中间层;湿刻蚀过程中,严格控制蚀刻剂浓度、温度、搅拌速度,避免过度刻蚀或刻蚀不足,确保牺牲层和中间层的去除效果。

(三)镀覆工艺质量控制

固定接触电极和驱动电极的镀覆质量直接影响其导电性能和耐磨性。镀覆过程中,控制镀液浓度、温度、电流密度等参数,确保电极厚度均匀(误差≤0.2μm),表面平整、无针孔、无氧化现象。同时,通过附着力测试、耐磨性测试,确保电极与基底的结合力强,使用寿命长。

(四)牺牲层去除与干燥控制

牺牲层去除不彻底会导致可移动悬臂结构无法正常变形,影响开关性能。采用缓冲氢氟酸进行湿刻蚀时,通过控制蚀刻时间和温度,确保牺牲层完全去除;超临界干燥法能有效避免可移动结构的粘接问题,干燥过程中控制压力、温度的变化速率,确保器件结构稳定。



三、广西科毅光通信的全流程质量控制体系

(一)原材料质量控制

1.      建立合格供应商名录,对基板、金属靶材、光刻胶、蚀刻剂等原材料的供应商进行严格审核,要求提供质量检测报告;

2.      原材料进货后,进行外观检测、尺寸测量、性能测试(如基板平整度、金属靶材纯度),不合格原材料禁止入库。

(二)过程质量控制

1.      每个制造工序都设置质量检测点,对关键参数进行实时监测,如光刻后的图形尺寸、刻蚀深度、镀覆厚度等;

2.      采用统计过程控制(SPC)方法,对工艺参数进行数据分析,及时发现过程波动,采取纠正措施,确保工艺稳定性;

3.      操作人员需经过专业培训和考核,持证上岗,严格按照作业指导书进行操作,避免人为失误。

(三)成品性能检测

1.      外观检测:采用显微镜对成品进行外观检查,确保无破损、污染、电极脱落等问题;

2.      尺寸检测:使用高精度投影仪、扫描电子显微镜(SEM)测量关键尺寸,确保符合设计要求;

3.      电性能测试:测试插入损耗、隔离度、切换速度、驱动电压、功耗等关键电性能参数,确保满足产品规格书要求;

4.      环境可靠性测试:对成品进行高低温循环测试(-40℃~85℃)、湿热测试(40℃,95%RH)、老化测试(1000小时),确保产品在恶劣环境下的可靠性;

5.      包装出厂:合格产品采用防静电包装,附带产品检测报告,确保运输过程中不受损坏。


四、制造工艺的创新与升级

为进一步提升产品性能和生产效率,广西科毅光通信持续进行制造工艺的创新与升级:

1.      引入高精度原子层沉积(ALD)技术,用于制备压电膜和绝缘层,提升膜层的均匀性和致密性;

2.      优化光刻工艺,采用深紫外光刻(DUV)技术,进一步提高图形分辨率,适配更小尺寸的光开关设计;

3.      引入自动化生产设备,实现光刻、刻蚀、镀覆等工序的自动化操作,减少人为干预,提升生产效率和产品一致性。


微型光开关的制造工艺是技术实力的核心体现,广西科毅光通信凭借先进的制造设备、完善的质量控制体系和持续的工艺创新,已实现MEMS光开关的规模化、高精度生产。公司生产的光开关产品不仅性能优异,而且质量稳定,得到了国内外客户的广泛认可。


择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后,详细对比关键参数,并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。



访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品,或联系我们的销售工程师,获取专属的选型建议和报价!
