2025-12-25
在当今信息爆炸的时代，数据中心、5G通信、云计算和人工智能等技术的迅猛发展，对数据传输的速度与效率提出了前所未有的高要求。作为支撑这些关键技术的核心器件之一，光开关正逐渐从实验室走向产业应用，成为现代高速光网络中不可或缺的关键组件。
一、什么是光开关？
简单来说，光开关是一种能够控制光信号路径切换的光学器件。它可以在不同的输入端口和输出端口之间建立或断开光路连接，实现光信号的路由选择、保护倒换、波长管理等功能。
你可以把它类比为传统电路中的“电闸”——只不过这个“闸”控制的是光信号而不是电流。当需要改变数据流向时，光开关会以极快的速度完成通道切换，确保信息高效、低延迟地传输。
随着数据中心流量年均增长超过25%，传统电交换机已接近功耗极限（约300W），难以满足未来超大带宽、超低时延的需求。而光交换技术凭借高容量、低功耗、低延迟的优势，被认为是下一代数据中心网络演进的重要方向。
正如浙江大学该篇硕士论文摘要中指出：“光交换技术具有高容量、低延时、低功耗等优点，符合当下数据中心对新一代交换技术的需求。”
因此，研究并制造高性能、可扩展性强的大规模阵列光开关，已成为国内外科研机构和企业竞相布局的重点领域。
二、光开关的基本工作原理
要理解光开关的工作机制，首先要了解它是如何通过物理效应来调控光信号的。
根据调制方式的不同，主流光开关主要依赖以下两种物理效应：
1.热光效应（Thermo-OpticEffect）
热光效应是指材料的折射率随温度变化而发生变化的现象。在硅基光子学中，常用二氧化硅包覆的硅波导结构，通过在波导上方集成微加热器，局部加热使波导区域的折射率发生改变，从而实现相位调制。
典型应用是热光型马赫-曾德尔干涉仪（MZI）结构。在一个MZI中，输入光被分成两束，在两个臂上传播后重新合并。当其中一个臂被加热产生π相移时，两束光发生相消干涉，输出端口切换，实现“开”与“关”的状态转换。
这种开关的优点是结构稳定、易于集成，但缺点是响应速度较慢（通常在微秒级），功耗相对较高。
InGaAs/InP材料2x2开关单元结构
2.电光效应（Electro-OpticEffect）
电光效应则是利用外加电压改变材料折射率，进而调控光信号路径。在硅基平台上，由于硅本身不具备显著的线性电光效应，研究人员多采用载流子色散效应（PlasmaDispersionEffect）来实现高速调制。
通过在PN结或PIN结构上施加正向偏压，注入自由载流子，改变硅波导的有效折射率，从而实现快速相位调节。这类开关响应速度快（可达纳秒甚至皮秒级），非常适合用于动态光网络。
例如，论文中提到的基于PIN结构的电光开关单元，测试显示其串扰低于-29dB，插入损耗约1.1dB，具备良好的高速性能。

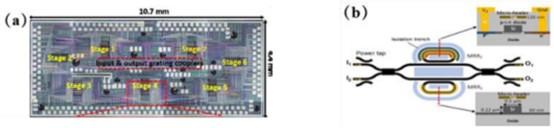

16x16 Benes网络光开关阵列芯片结构图
三、光开关的主要分类
按照不同的标准，光开关可以分为多种类型。以下是几种常见的分类方式：
（一）按工作原理分类
类型 | 原理 | 特点 |
热光开关 | 利用加热改变折射率 | 结构简单、稳定性好、功耗低、响应慢（μs级） |
电光开关 | 载流子注入改变折射率 | 响应快（ns~ps级）、适合高频切换、设计复杂 |
微机械镜面偏转引导光路 | 插损低、端口数多、体积大、抗振性差 | |
液晶光开关 | 液晶分子取向调控偏振 | 成本低、功耗小、速度慢 |
SOA光开关 | 半导体光放大器增益控制 | 可同时放大与开关、集成难度高 |
其中，硅基热光与电光开关因兼容CMOS工艺、易于大规模集成，近年来受到广泛关注。
（二）按集成平台分类
硅基光子集成平台（SOI）：成本低、尺寸小、易与电子电路单片集成，适合大规模生产。
III-V族材料平台（如InP）：具有优异的电光性能，但成本高、难集成。
氮化硅（SiN）平台：超低损耗、宽透明窗口，适合长距离传输。
PLC平台（平面光波导）：成熟商用，常用于32×32以下阵列，但扩展性有限。

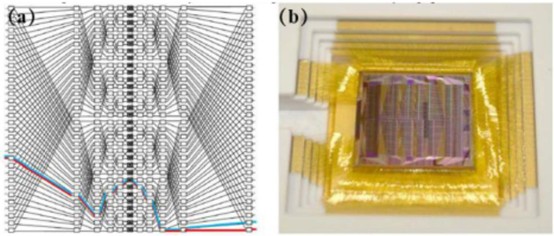

32×32 Benes网络拓扑结构图解
（三）按网络拓扑结构分类
大规模阵列光开关通常采用特定的互连网络结构，以保证任意输入均可无阻塞地连接到任意输出。
常见结构包括：
Crossbar交叉矩阵：全连接，无阻塞性能最好，但复杂度高（N²个开关单元）
Benes网络：递归结构，可重构且严格无阻塞，所需开关单元少
Spanke-Benes网络：Benes的改进版，进一步降低插入损耗
Dilated-Bene结构：增加中间级提升灵活性
论文中重点研究的就是128端口Benes网络热光阵列开关，这是目前除MEMS外最大规模的硅基可重构无阻塞网络。

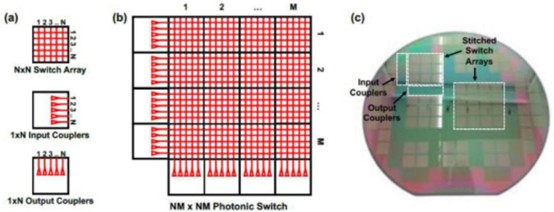

240×240 MEMS Crossbar网络光开关实物图
四、大规模阵列光开关的技术挑战
尽管光开关前景广阔，但在实际研发与产业化过程中仍面临诸多难题。
结合论文分析，主要有以下几个方面：
1.插入损耗随端口数增加而急剧上升
随着阵列规模扩大，光信号需经过多个开关单元和交叉波导，每一步都会引入额外损耗。若不加以优化，总损耗可能高达几十dB，严重影响系统信噪比。
解决方案包括：
设计低损耗2×2耦合器（如MMI或多模干涉仪）
使用低串扰交叉波导结构
引入半导体光放大器（SOA）进行增益补偿
论文中设计的2×2热光开关单元插入损耗仅为0.25dB，在整个40nm波长范围内串扰优于-20dB，表现出优异的宽带性能。
2.光电封装难度大
大规模阵列往往拥有上千个电学引脚（如本项目达1690个），如何实现高密度布线、散热管理及可靠连接是一大挑战。
论文创新性地设计了硅转接板，解决了高密度引脚扇出问题，并配合PCB驱动电路模块化设计，实现了对上千通道的精确控制。
3.偏振相关性问题
大多数硅波导对TE和TM模式的响应不同，导致器件性能受偏振态影响。理想情况下应实现偏振无关操作。
部分研究尝试采用双层光栅、混合集成等方式缓解此问题。例如中山大学团队利用铌酸锂与硅混合集成，实现了偏振无关的2×2光开关。

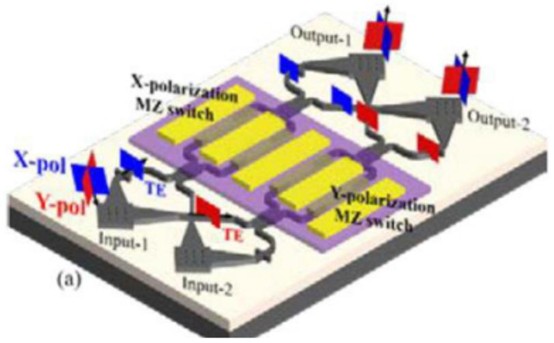

铌酸锂与硅混合集成偏振无关光开关结构
五、国内外研究现状对比
下表总结了近年来全球范围内代表性的大规模光开关研究成果：
时间 | 开关时间 | 平台 | 工作原理 | 端口数 | 损耗(dB) |
2016 | ~750μs | CMOS | 热光 | 32×32 | 23–28 |
2017 | ~3ns | CMOS | 等离子色散 | 16×16 | 10.6 |
2019 | ~10μs | CMOS | 热光 | 32×32 | 6.1 |
2019 | ~0.4μs | MEMS | 机械式 | 240×240 | 9.8 |
2020 | ~10ns | CMOS | 等离子色散 | 8×8 | 7.5–10.5* |
2021 | —— | CMOS | 热光 | 128×128 | —— |
从中可以看出：
UCBerkeley的MEMS方案实现了240×240最大端口数
IBM首次实现8×8单片集成光电驱动
日本AIST的32×32热光开关达到较低片上损耗（6.1dB）
本论文实现的128端口Benes网络热光开关，是当时除MEMS外最大规模的硅基可重构无阻塞阵列
这标志着我国在硅基光子集成领域已具备国际竞争力。
六、光开关的发展趋势与未来
综合来看，未来大规模阵列光开关的发展将呈现以下趋势：
1.向更高集成度演进
追求更大规模（如256×256甚至1024×1024）、更低功耗、更小体积的一体化芯片。
2.多材料异质集成
单一材料难以兼顾所有性能指标。未来的芯片或将融合硅、氮化硅、III-V族材料、铌酸锂等，发挥各自优势。
3.单片集成驱动电路
将控制逻辑、驱动电源、监测单元等直接集成在同一芯片上，提升可靠性与响应速度。
4.智能化控制与自动化测试
开发配套的上位机程序与自动校准算法，提高调试效率与量产可行性。
七、光开关，正在重塑信息世界
从实验室走向产线，从理论走向应用，光开关正逐步替代传统的电交换设备，成为构建绿色、高效、智能数据中心的核心力量。
择合适的光开关等光学器件及光学设备是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
如果您对磁光开关产品有需求，或想了解更多光通信相关产品信息，访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
（注：本文部分内容由AI协助习作，仅供参考）
