当前可调化、微型化、集成化已成为行业核心发展方向。传统固态光学器件普遍面临可调性差、体积偏大等痛点，难以满足日益复杂的光学系统需求。而液体光学器件凭借其灵活可控的特性，逐渐成为科研与产业界关注的焦点。其中，光开关作为光交换系统的核心基础单元，在通信、显示、科研等多个领域有着不可替代的作用。我们科毅光通信深耕光通信器件领域多年，基于微流控技术自主研发的微流控光开关，完美契合当下光学系统对精准控制、多波段适配、集成化应用的迫切需求，为行业提供了更具竞争力的光学解决方案。

一、微流控光开关产品概述

微流控光开关在结构设计上兼顾了科学性与实用性，核心组成部分经过多次优化迭代，确保稳定高效的运行表现。

它主要由密封层、流体层、三种功能流体（流体I、流体II、流体III）、三条入口通道、一条出口通道、通光孔及玻璃基板构成。所有入口通道与出口通道均嵌入式设计于流体层内部，形成紧凑的内部结构，助力器件的微型化集成。

在核心材料选择上，我们严格遵循光学性能与结构稳定性双重标准：密封层采用PMMA板（聚甲基丙烯酸甲酯），兼具透光性与机械强度，作为光线的入射面板，保障光线入射的稳定性；流体层选用PDMS（聚二甲基硅氧烷）材料，其良好的柔韧性与密封性，为流体的精准控制提供了可靠保障；出射面板则采用高透光玻璃基板，确保光线传输过程中的低损耗。

三种流体的搭配是器件实现核心功能的关键：流体I与流体II为同一种无染色透明液体，具体选用苯基硅油与全氟硅油的混合油，可见光与近红外光均可顺利穿透，不会对光传输造成阻碍；流体III则承担遮光与波段控制功能，根据工作波段需求可灵活切换，选用光学油SL-5267加适量墨汁（适配可见光波段）或甘油（适配近红外波段）。值得注意的是，流体I、流体II与流体III之间均互不相容，且密度保持一致（1.26g/cm³），这一设计避免了不同流体之间的混合干扰，确保了器件工作的稳定性。

通道设计同样经过精准测算：入口通道1、入口通道2、入口通道3的孔径保持一致，范围在0.05mm-0.5mm之间，确保流体注入速度的均匀性；出口通道4的口径设计为入口通道口径的1.3-2倍，有效提升流体排出效率，避免流体在器件内部滞留。此外，关键结构的尺寸参数也经过反复验证：密封层厚度控制在0.05mm-0.5mm，通光孔直径为1mm-20mm，流体层厚度为0.5mm-5mm，控制层厚度为0.05mm-0.5mm，这些参数的优化组合，既保障了器件的微型化，又能满足不同场景下的光传输需求。

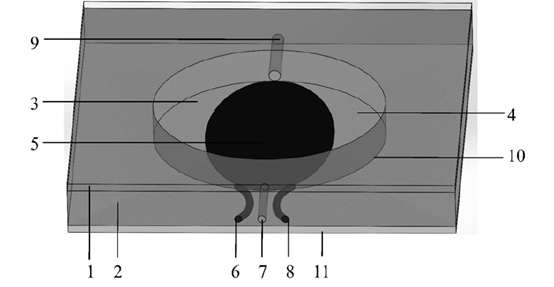

图1 ，微流控光开关的整体3D结构示意图

二、微流控光开关核心工作原理

微流控光开关的核心优势在于通过对微量流体的精准控制，实现光路的灵活调节，其工作原理基于流体力学与光学吸收特性的巧妙结合，具体过程如下：

首先是流体填充阶段：通过微流泵分别向入口通道1和入口通道3注入流体I与流体II，两者注入速度保持一致（V₁=V₂=V），利用流体的流动将通光孔内的空气完全排出，使通光孔内初步形成稳定的流体环境；随后通过入口通道2注入流体III，注入速度V₃与V保持不同（V₃≠V），此时在通光孔内部会自然形成三层流体结构，流体III位于中间位置，将流体I与流体II分隔在两侧，形成清晰的流体界面。

光路控制的核心在于流体III的形态调节：当光线自上而下垂直射向通光孔时，由于流体III具备吸收特定波段光线的特性，填充有流体III的区域会形成遮光效果，而流体I与流体II所在区域则保持透光，从而实现光路的初步通断控制。更为灵活的是，通过调节流体的注入速度可精准控制遮光区域的大小：在保持V₁和V₂不变的前提下，逐步增加V₃，流体III在通光孔内的扩散面积会随之逐步扩大，遮光区域也相应增加；反之，降低V₃则遮光区域会缩小，即微流控光开关的有效遮光面积可通过V₃的调节实现动态变化。

除了面积调节，通过精准协同控制V₁、V₂、V₃三者的流速比例，还能让流体III在通光孔内呈现出椭圆、圆形、半圆形等多种不同形状，从而满足不同光路设计中对遮光形态的个性化需求。此外，波段切换功能通过流体III的类型替换实现：通过控制入口通道2的阀门，将当前流体III替换为可吸收其他波段光线的流体（需满足与流体I、流体II不相容且密度相同的条件），即可快速实现可见光、近红外光等不同波段的光路控制，适配多场景应用需求。

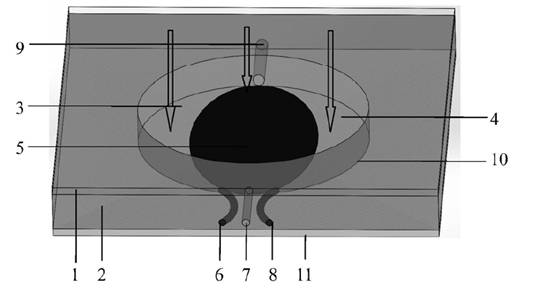

图2 流体在通光孔内的分布状态、光线传输路径及流速调节对遮光区域的影响

三、产品核心优势解析

相较于传统光开关及其他类型的液体光开关，科毅光通信的微流控光开关在技术特性与应用价值上具备多重核心优势：

1.高精准可调性

依托微流控技术对微量流体的精准操控能力，可实现遮光面积、形态的精细化调节，调节过程连续稳定，无明显卡顿或突变，能满足对光路控制精度要求较高的场景，如精密光学实验、高清显示系统等。

2.多波段兼容

通过简单的流体替换操作，即可实现可见光与近红外光等多波段的光路控制，无需更换整个器件，大大提升了产品的通用性与使用灵活性，降低了用户的设备投入成本。

3.微型化与集成化适配

器件结构设计紧凑，核心尺寸控制在微型化范围内，能够很好地适配集成化光学系统的安装需求，如芯片实验室、微型光通信模块等，解决了传统光开关体积过大难以集成的痛点。

4.稳定可靠的工作性能

流体选择上严格遵循不相容、同密度的原则，避免了流体混合、分层等问题；材料选用具备良好的物理化学稳定性，长期使用过程中不易老化、变形，确保器件的使用寿命与工作稳定性。

5.操作便捷易维护

采用机械驱动模式，驱动结构简单可靠，操作流程便捷，无需复杂的专业培训即可上手；器件内部结构设计合理，维护成本低，后续更换流体、清洁通道等操作简便高效。

四、典型应用场景

基于其灵活可调、多波段兼容、集成化适配等核心优势，科毅光通信的微流控光开关已在多个领域展现出广泛的应用潜力，成为相关行业光学系统中的关键器件：

1.芯片实验室系统

芯片实验室（Lab-on-a-Chip）作为微型化、集成化的分析检测平台，对光学器件的微型化、精准控制要求极高。微流控光开关可作为芯片实验室中的光路控制核心，实现检测光线的通断、强度调节及波段切换，助力生化分析、环境检测等场景的精准高效开展。

2.显示系统

在液晶显示、微型投影等显示技术中，光路的动态调节直接影响显示效果的清晰度与灵活性。微流控光开关可通过调节遮光面积与形态，实现显示亮度、对比度的精准控制，同时多波段兼容特性可适配不同显示光源的需求，提升显示系统的整体性能。

3.可调光阀领域

可调光阀广泛应用于建筑采光、汽车车窗、电子设备屏幕等场景，要求光控器件具备灵活的调节能力与稳定的工作性能。微流控光开关可作为可调光阀的核心组件，实现光线透过率的连续调节，且微型化设计适配不同尺寸的光阀产品，兼具实用性与美观性。

4.光通信系统

在短距离光通信、光纤传感等光通信应用中，光开关是实现光路切换、信号控制的关键器件。微流控光开关的快速响应、稳定切换特性，可满足光通信系统中光路动态调整的需求，提升通信系统的灵活性与可靠性。

5.精密光学实验

科研领域的精密光学实验对光路控制的精准度、灵活性要求极高，微流控光开关可提供从面积、形态到波段的全方位调节功能，为光学特性研究、新型光学器件研发等实验提供可靠的光路控制工具。

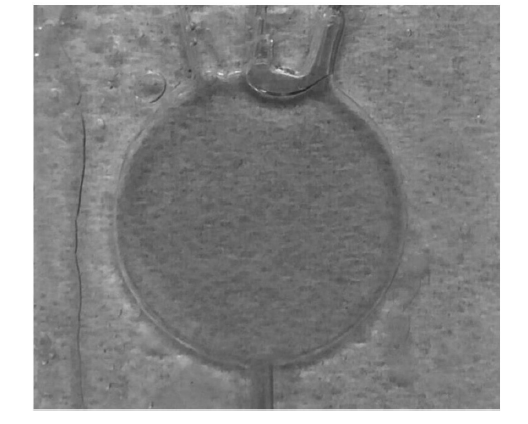

 图3  微流控光开关在实际应用中的效果，包括不同流速下的遮光形态及透光/遮光对比

五、实际应用案例展示

为验证产品的实际应用效果，科毅光通信针对典型场景开展了专项测试，以下为某芯片实验室系统的应用案例：

应用需求

该芯片实验室需搭建一套精准的光学检测模块，要求光开关具备微型化设计（适配芯片尺寸）、可见光/近红外光双波段控制、遮光面积连续可调（调节范围5%-90%）、稳定工作时长不低于8000小时等核心需求。

解决方案

选用本公司微流控光开关，核心参数配置如下：密封层厚度0.2mm，流体层厚度1mm，控制层厚度0.1mm，玻璃基板厚度0.2mm，通光孔直径10mm；流体I、流体II选用苯基硅油与全氟硅油混合油（密度1.26g/cm³）；可见光波段控制时，流体III选用墨汁与光学油SL-5267按特定比例混合（密度1.26g/cm³），近红外波段控制时切换为甘油（密度1.26g/cm³）；流体I、流体II注入速度设定为95μL/s，流体III注入速度根据遮光需求在50μL/s-150μL/s之间调节。

应用效果

经过8000小时的连续运行测试，该微流控光开关表现出优异的稳定性：遮光面积调节精准，误差控制在±2%以内；波段切换响应迅速，切换过程无光线突变现象；器件无流体泄漏、材料老化等问题，完全满足芯片实验室的检测需求，助力实验效率提升30%以上，获得了客户的高度认可。

六、关于科毅光通信

科毅光通信（官网：www.coreray.cn）是一家专注于光通信器件研发、生产与销售的高新技术企业，致力于为全球客户提供高品质、高性能的光学解决方案。公司拥有一支由光学工程、材料科学、微流控技术等领域专业人才组成的研发团队，具备从核心技术研发到产品批量生产的完整能力。

在光通信器件领域，公司始终坚持技术创新与品质至上的理念，不断优化产品结构与性能，除微流控光开关外，还涵盖光纤连接器、光衰减器、光耦合器等多个系列产品，广泛应用于通信、数据中心、工业控制、科研教育等多个领域。

公司建立了严格的质量控制体系，从原材料采购、生产加工到成品检测，每一个环节都进行精细化管控，确保产品质量符合国际标准。同时，我们提供完善的售后服务，包括技术咨询、产品安装指导、故障排查等，为客户提供全流程的技术支持。

择合适的光开关等光学器件及光学设备是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
