在光学测量与光纤传感领域，光延迟线（OpticalDelayLine）是一项关键技术，尤其在时域低相干干涉仪中扮演着核心角色。

一、技术背景与现有局限

低相干干涉仪广泛应用于薄膜厚度测量、光纤传感、生物医学成像等领域，其核心机制是通过在参考光与测量光之间引入可控的光程差（即延迟），并探测干涉信号的变化来实现高精度测量。传统光延迟线常采用移动反射镜、光纤拉伸或声光调制等方式实现光程调节，但这些方法往往存在响应速度慢、非线性强、结构复杂或引入额外色散等问题。

例如，早期基于旋转平行面多边形的延迟线设计虽能实现较快的光程调制，但其光程变化呈现显著非线性，导致干涉信号带宽需求高，系统检测难度大。此外，光束在多边形材料中传播时，因材料色散导致不同波长光程差异增大，影响干涉图质量，尤其在宽带光源系统中更为明显。

因此，开发一种具备高线性度、高速调制、低色散影响且结构紧凑的光延迟线，成为光学测量与光纤系统设计中的重要课题。

二、旋转多边形光延迟线的创新设计

光延迟线（LR）在传统旋转多边形结构基础上进行了重要改进，其核心创新在于采用双光束差分调制机制，通过同一测量光束分束后，分别经多边形不同面（或同一面不同入射角）调制，再经反射器返回并合成，最终通过两路光程差实现延迟量的精确控制。

2.1 系统构成与工作原理

该光延迟线主要包括以下组件：

• 旋转多边形：通常为四、六或八面体，由光学玻璃、硅等高折射率材料制成，面间平行且可高速旋转。

• 第一与第二反射器：固定位置的高反射镜，用于将调制后的光束原路返回。

• 编码与解码分离器：通常采用光纤耦合器或分束器，实现光束的分束与合束。

• 宽谱光源：如超发光二极管（SLED），用于提供低相干光。

• 检测器单元：接收干涉信号并进行处理。

工作流程简述：

1. 宽谱光源发出的光束经编码分离器分为测量光束与参考光束。

2. 测量光束照射待测物体后反射，与参考光束一同进入解码分离器，分为两路子光束（Li1与Li2）。

3. 两路子光束以不同入射角射入旋转多边形，经内部折射后分别射向对应反射器，反射后再次穿过多边形并返回解码分离器。

4. 由于多边形旋转导致两路光程随时间变化，其光程差（即延迟量）被调制。

5. 返回的两路光束在解码分离器处合束并发生干涉，干涉信号由检测器接收并处理，提取出与物体距离或厚度相关的信息。

2.2 双光束差分调制的优势

与传统单光束调制相比，双光束设计带来以下显著提升：

1. 延迟量倍增：两路光束的光程变化方向相反，其光程差为两者之和，从而在相同多边形尺寸与转速下，实现两倍于传统设计的延迟范围。

2. 高线性度响应：通过合理设置入射角，使光程差随旋转角度近似线性变化（如文末图3曲线所示），降低信号检测带宽需求，提升系统信噪比与测量稳定性。

3. 色散自补偿效应：由于两路光束在多边形中传播的光程相近且对称，材料色散对两者的影响高度一致，在差分信号中得以抵消，显著降低色散引入的测量误差。

三、系统集成与扩展应用

3.1 集成激光干涉仪进行实时计量

为提高延迟量的控制精度，该系统还可集成激光干涉仪单元（IL），通过引入高相干激光作为计量光束，实时监测并校准光程差变化。激光计量信号与低相干干涉信号通过波分复用器分离，分别由计量检测器与主检测器处理，实现纳米级精度的延迟量闭环控制。

3.2 在光学测量装置中的应用

该光延迟线可嵌入各类低相干干涉仪系统，用于：

• 薄膜厚度测量：如半导体晶圆、光学镀层、生物薄膜等。

• 光纤传感：用于分布式应变、温度、振动传感系统。

• 光学相干断层扫描（OCT）：在医疗成像中实现高分辨率深度扫描。

3.3 与光开关系统的协同潜力

在光通信系统中，光开关负责光路的选择与调度，常需快速、精确的光程调整功能。本光延迟线的高速、线性调制特性，可为其提供高效的光程管理能力，适用于：

• 可调光延迟模块：用于光纤测试、信道同步、延时均衡等场景。

• 动态光路控制系统：在光交换节点中实现灵活的光程配置。

我们广西科毅光通信科技有限公司在光开关与光纤模块研发中，正积极探索此类高性能光延迟技术的集成应用，以提升产品在高速光网络中的适应性与可靠性。

四、技术参数与性能示例

以八边形玻璃多边形（面间距10cm，折射率n≈1.5）为例，在100Hz旋转频率下：

• 延迟调制范围：可达20mm以上（传统设计约为10mm）

• 测量频率：每转16次采样（每面两次），即1.6kHz

• 线性度：光程差变化呈现良好线性（见文末图3）

• 适用光源：支持1310nm/1550nm波段，兼容硅基光学器件

若采用高折射率材料如硅（n≈3.6），在相同尺寸下延迟量可进一步增大，尤其适合近红外波段系统。

基于旋转多边形与双光束差分调制的新型光延迟线设计，其在延迟量、线性度、色散控制与系统集成方面均表现出显著优势。该技术不仅适用于高精度低相干干涉仪，也为光开关、可调延迟模块、光纤传感等光通信设备提供了新的技术选项。

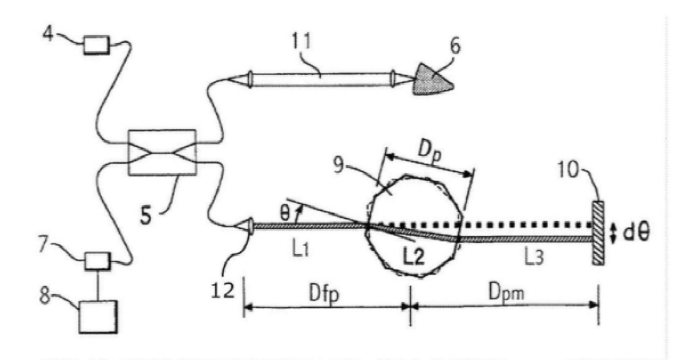

图1 现有技术基于旋转多边形的延迟线示意图

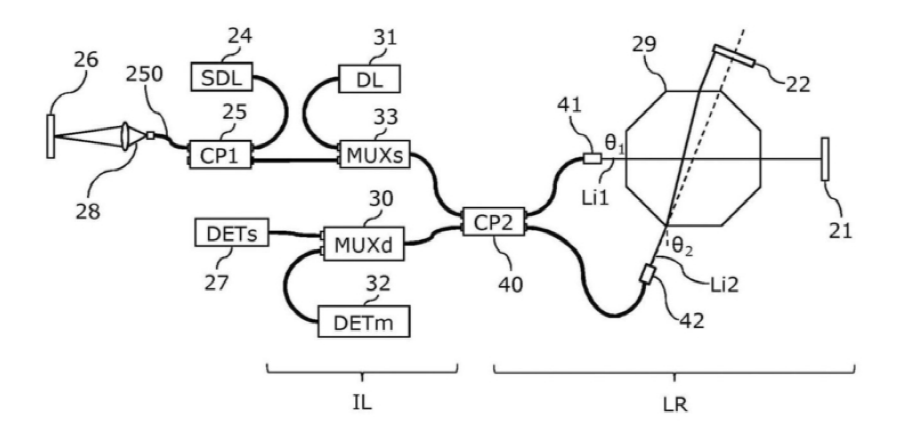

图2  光延迟线与低相干干涉仪集成系统示意图

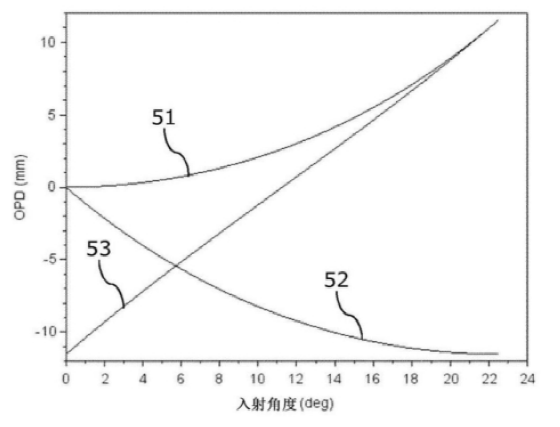

图3 光程差随入射角变化曲线对比
