随着工业激光技术的飞速发展，大功率激光在金属切割、焊接、表面处理等领域的应用日益广泛。目前，国内光纤激光器的连续输出功率已突破1万瓦，而国外先进激光器的输出功率甚至达到10万瓦以上，且功率仍在持续增长。

在这一背景下，大功率激光的准确测量成为技术瓶颈。传统光功率计通常采用热电芯片进行测量，激光持续照射芯片后，能量转化为热能并通过散热系统导出。然而，随着激光功率不断提升，芯片温度急剧上升，极易导致烧毁。目前，市场上能够测量2000瓦以下激光的功率计厂家较多，但面对1万瓦以上的高功率激光，仅有少数企业能够提供适用产品。当激光功率超过5万瓦时，即使是最先进的产品也显得极为脆弱，测量风险大幅增加。

若试图先对激光进行衰减再测量，则面临另一重困难：现有激光衰减器难以承受如此高的功率，操作上也存在诸多限制。正是在这样的技术背景下，一种新型大功率激光衰减器的设计应运而生。

创新设计：旋转式水冷衰减器的工作原理

本实用新型提供了一种全新结构的大功率激光衰减器，其核心设计理念是在时域上对激光进行平均衰减，通过机械结构与冷却系统的结合，实现高功率激光的安全、稳定衰减。

该衰减器主要由电机和挡光板两部分构成。挡光板设计为圆盘状，其上开设一条或多条特殊形状的缝隙。关键在于：缝隙的宽度随着离圆心的距离增加而增大，形成扇形开口。挡光板内部采用中空结构，设有两个进出水口，冷却水可流入挡光板内部并循环流动，有效带走吸收的热量。

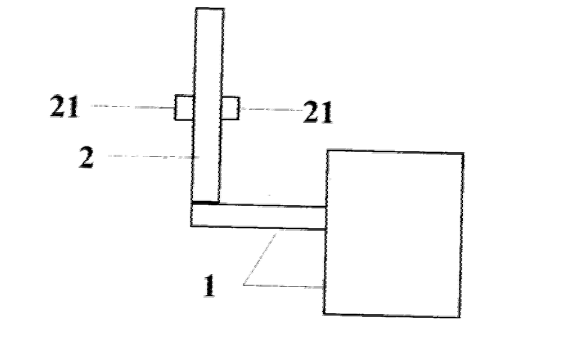

图1实施例一结构示意图 - 广西科毅光通信科技有限公司

挡光板由电机驱动，围绕圆心高速旋转。激光在大部分时间内被挡板阻挡吸收，仅在缝隙经过时得以透射。由于缝隙呈特定扇形设计，无论激光照射在挡光板工作区域的哪个位置，其透射时间占总时间的比例恒定不变。这意味着衰减值仅由缝隙的几何形状决定，而与旋转速度无关，从而实现了稳定、可预测的衰减效果。

技术细节与实施例分析

实施例一：双缝基础设计

在第一实施例中，挡光板上设有两条狭缝。如图2所示，阴影区域为激光可照射的工作区域。在该区域内，距离旋转轴心为r的圆周上，两条缝隙的总宽度与r成正比。这种设计确保了激光无论照射在哪个位置，透射时间比例保持一致。

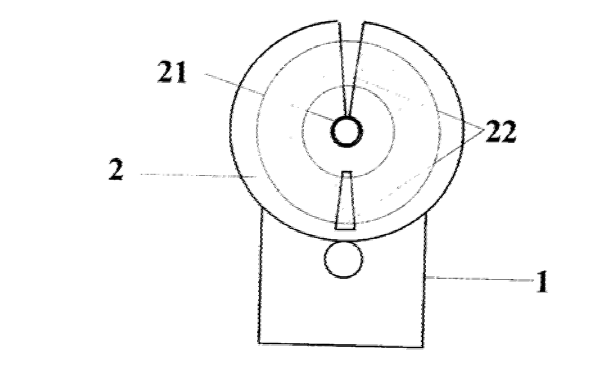

图2 实施例一正面视图

挡光板的中空结构设计精巧，两个进出水口位于挡板两侧的旋转轴心上。内部结构避免了进出水口的直通对流，迫使冷却水在挡板内部充分流动后再排出，提升了散热效率。

实施例二：单缝优化设计

实施例二在实施例一的基础上进行了重要改进：挡光板上的缝隙减少为一条，缝隙两侧为直线，延长线通过旋转轴心，形成小夹角θ。这一改变带来了显著优势。

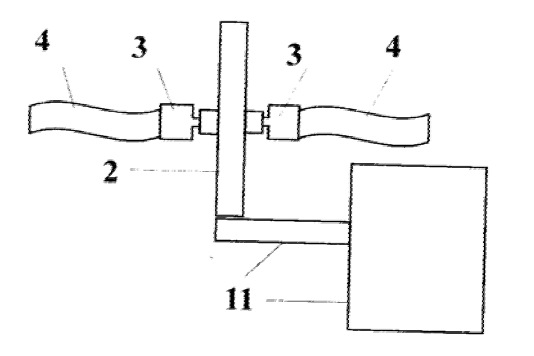

图3 实施例二结构示意图

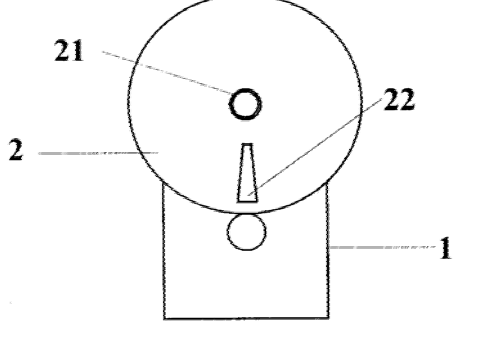

图4 实施例二正面示意图

更为重要的是，此实施例在挡光板的进出水口各连接了一个旋转接头，每个旋转接头再连接水管。旋转接头的使用使得水管不会随挡光板旋转，大大提高了系统的实用性和可靠性。

由于缝隙呈精确的扇形，激光在任何位置的透射时间比例均为θ/360，衰减率则为(1-θ/360)。例如，当θ=1度时，透射率仅为0.28%，意味着99.72%的激光能量被衰减，衰减值高达25.5dB。如此高的衰减能力，使其能够应对极高功率的激光测量场景。

传动方式优化

专利还提供了两种传动方式的优化设计：

皮带传动设计（实施例三）：如图5所示，电机上安装皮带轮，通过皮带带动挡光板旋转。这种传动方式运行平稳，噪音较低。

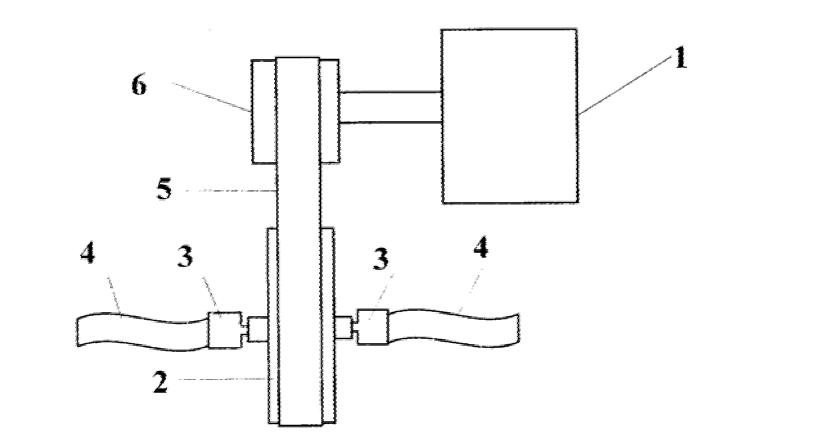

图5 实施例三皮带传动结构

齿轮传动设计（实施例四）：如图6所示，电机通过传动齿轮与挡光板边缘的齿条啮合，驱动挡光板旋转。这种传动方式精度高，传递效率好。

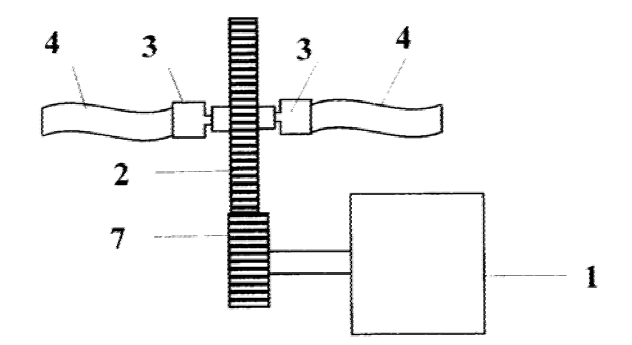

图6 实施例四齿轮传动结构

四、技术优势与应用价值

4.1 衰减稳定性与精度保障

本设计的核心优势在于衰减值的稳定性。由于衰减仅由缝隙的几何形状决定，与旋转速度、电机状态等动态因素无关，因此不受设备老化和转速波动的影响。无论挡光板旋转速度如何变化，无论激光照射在工作区域的哪个位置，衰减值都保持恒定。

这种稳定性对于高精度激光测量至关重要。在实际应用中，热电功率计的响应时间通常约为3秒。如果挡板转速达到或超过20圈/秒，功率计读数的波动将微乎其微，可直接视为激光功率的平均值。即使在响应时间更短或转速较慢的情况下，通过适当的平均计算，也能获得准确的测量结果。

4.2 高功率耐受能力

通过创新的水冷设计，本衰减器能够承受极高功率的激光照射。挡光板吸收的大部分激光能量被内部流动的冷却水迅速带走，防止热量积聚导致的设备损坏。这一设计使衰减器能够长期稳定工作在极高功率环境下，解决了传统衰减器无法应对高功率激光的难题。

4.3 无介质衰减的光路纯净性

与一些通过介质吸收实现衰减的设备不同，本设计完全通过机械方式控制激光透射时间比例，光路中不添加任何中介介质。这不仅保证了衰减比例的长期稳定性，也避免了介质可能带来的光学污染、热透镜效应等问题，确保了测量结果的准确性。

五、行业应用前景

这项大功率激光衰减器技术在高功率激光加工、激光武器研发、科研实验等领域具有广阔的应用前景：

1. 工业激光加工：为万瓦级甚至更高功率的工业激光器提供安全、可靠的功率监测手段，保障加工质量与设备安全。

2. 激光系统研发：为高功率激光器的研发测试提供必要的测量工具，加速技术迭代与创新。

3. 科研实验：为高校、科研院所的高功率激光实验提供精确的功率控制与测量方案。

4. 国防军工：满足高能激光武器系统测试的特殊需求，提供安全可控的测试环境。

随着激光技术的不断发展，高功率激光的测量与控制需求日益迫切。本实用新型提供的大功率激光衰减器，通过创新的旋转挡光板设计与高效水冷系统相结合，实现了衰减值稳定、功率耐受能力强、光路纯净等多重优势，为高功率激光测量提供了可靠的技术解决方案。
