OSW-2-D1×3机架式光开关采用了双组双1×3的创新设计架构，这意味着该设备可以同时处理两组独立的光路切换任务，每组都具备1路输入和3路输出端口的能力。这种设计在提升系统集成度的同时，为复杂的光网络架构提供了更高的灵活性。产品配备1U标准机箱，可完美适配19英寸标准机架，这在机房空间日益紧张的今天显得尤为重要。
从技术参数来看，该产品工作波长为1310nm，采用单模光纤（9/125μm），连接器类型为LC/PC接口。这些参数的选择并非偶然，而是基于光通信行业的实际应用需求。1310nm波长是光纤通信的三个主要窗口之一，具有低损耗、低色散的特性，广泛应用于城域网和接入网中；LC连接器以其小巧的尺寸和优异的性能，成为高密度光连接的首选方案。

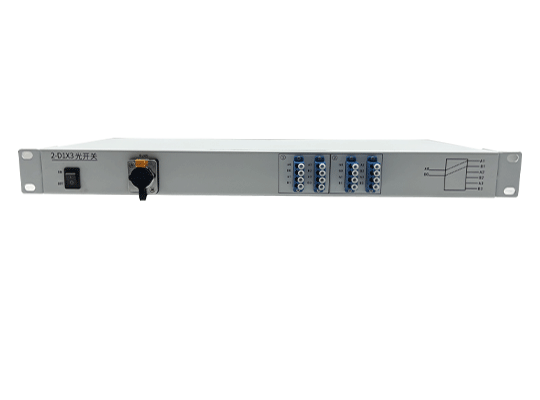

OSW-2-D1×3机架式光开关实拍图
光开关最核心的性能指标莫过于光学性能，而OSW-2-D在这方面交出了令人满意的答卷。插入损耗作为衡量光信号通过器件后的能量损失的关键指标，该产品的典型值控制在0.8dB以下。这个数值意味着光信号在通过开关后，只有不到20%的能量损失，在实际系统中，这直接转化为更长的传输距离和更高的信号质量。
偏振相关损耗（PDL）是另一个关键参数，其最大值仅为0.05dB。这个数值在行业同类产品中属于优秀水平，表明该光开关对光信号偏振态的敏感度很低，这在长距离传输和复杂网络环境中尤为重要，因为光纤中的偏振模色散（PMD）效应会改变光的偏振态，如果PDL过大，就会导致信号功率的波动。
波长相关损耗（WDL）和温度相关损耗（TDL）的最大值均为0.2dB，这体现了产品设计在不同工作波长和环境温度下的稳定性。在实际应用中，光源的波长漂移和环境温度的变化是不可避免的，如果器件对这些因素过于敏感，就会导致系统性能的不稳定。
除了光学性能，电气性能同样是衡量光开关产品的重要指标。OSW-2-D支持220V单相交流电源供电，这种供电方式在标准机房环境中非常普遍，无需额外的电源转换设备，简化了系统的部署。
控制方式上，产品提供了DB9公头串口和网口（RJ45）两种接口选择。DB9串口是传统的控制接口，适合与老式测试设备或工业控制系统集成；而网口接口则支持TCP/IP协议，可以实现远程控制和网络化管理，这与现代智能化光网络的发展趋势高度契合。
开关时间是衡量光开关响应速度的重要参数，该产品的开关时间为12毫秒。虽然与MEMS光开关相比稍慢，但在绝大多数应用场景中，这个响应速度已经完全能够满足需求，而且机械式光开关在可靠性和成本方面具有明显优势。
插入损耗是光开关最重要的性能指标之一，其定义为输出光功率与输入光功率之比的对数值。OSW-2-D的插入损耗典型值小于0.8dB，这意味着如果有10mW的光信号输入，输出端能够得到至少约8.3mW的光功率。
在实际系统中，插入损耗的累积效应需要特别关注。假设一个光通信系统中串联使用了5个这样的光开关，那么总的插入损耗约为4dB，这意味着约60%的光功率会损失在传输路径上。因此，在选择光开关时，插入损耗越低越好，这样可以为整个系统留出更多的功率预算。
值得注意的时，该产品的回波损耗指标最小值为35dB。回波损耗反映的是光信号在器件端面的反射情况，回波损耗越高，意味着反射的光信号越少。35dB的回波损耗意味着只有约0.03%的光功率被反射回源端，这对于防止激光器的不稳定工作非常重要。
重复性是指光开关在多次切换后，每次切换到同一端口时插入损耗的一致性。OSW-2-D的重复性误差最大值为0.01dB，这是一个非常出色的指标。在实际应用中，重复性比绝对值更为重要，因为重复性差会导致信号功率的抖动，影响系统的误码率性能。
使用寿命是工程人员非常关心的指标，该产品的设计寿命为10^9次，即10亿次切换。假设设备每10秒切换一次，每天工作24小时，那么理论上可以连续运行约31.7年。当然，实际使用寿命还会受到工作环境、维护情况等多种因素的影响，但这个设计寿命已经足够满足绝大多数工业应用的需求。
广西科毅光通信对OSW-2-D执行了严格的环境压力测试，包括高温烘烤和温度循环测试。高温烘烤测试条件为+85℃持续48小时，这个测试旨在验证产品在高温环境下的稳定性和可靠性，特别是电子元器件和机械结构的耐热性能。
温度循环测试的温度范围为-40℃至+85℃，测试持续48小时。这个测试模拟了产品在实际使用中可能遇到的极端温度变化，验证了产品在冷热交替环境下的性能稳定性。从测试结果来看，该产品在-20℃至+70℃的工作温度范围内能够稳定运行，这涵盖了绝大多数室内和室外应用场景。
在现代光通信网络中，保护切换是一个关键功能。当主用光路发生故障时，系统能够快速切换到备用光路，从而保证通信业务的连续性。OSW-2-D1×3机架式光开关非常适合这类应用，其1进3出的端口配置可以实现主用光路和两个备用光路的冗余设计。
在实际工程中，通常会将1×3光开关部署在光纤接入网（FTTH/PON）的光线路终端（OLT）侧，当主干光纤断裂或出现故障时，系统可以自动切换到备用光纤，将业务中断时间缩短到毫秒级。12毫秒的开关时间对于保护切换应用来说已经足够快，能够满足大多数电信级业务的需求。
在光器件的生产测试过程中，需要对待测器件进行多项参数测试，如插入损耗、回波损耗、偏振相关损耗等。传统的人工测试方式效率低下且容易出错，而采用光开关构建的自动测试系统可以大幅提升测试效率。
OSW-2-D的双组1×3设计非常适合构建多通道的自动测试系统。一组开关可以用于选择不同的测试波长或测试信号源，另一组开关可以用于选择不同的待测器件或测试仪器。配合网口远程控制功能，整个测试系统可以实现全自动化运行，测试数据自动记录和分析。
在这种应用场景中，光开关的重复性和稳定性尤为重要。0.01dB的重复性误差确保了测试数据的准确性和可重复性，这对于质量控制和产品一致性评估至关重要。
随着云计算和大数据技术的快速发展，数据中心内部的服务器互联带宽需求急剧增长。光互联因其高带宽、低延迟的特性，正在成为数据中心互联的主流方案。在大型数据中心中，服务器与交换机之间、交换机与交换机之间可能存在多条光路，光开关可以实现灵活的路径选择和负载均衡。
OSW-2-D的1U机架式设计非常适合部署在标准机柜中，多个设备可以级联使用，构建更大规模的光路交换矩阵。网口控制接口可以与数据中心的管理系统（如OpenStack、Kubernetes等）集成，实现智能化的光路调度和管理。
在数据中心的实际应用中，光开关还可以用于光链路的冗余备份。当某条光路出现性能劣化时，系统可以自动切换到备用链路，避免业务中断。同时，光开关还可以用于光模块的在线测试和维护，无需停机即可完成光模块的替换和校准。
光纤传感技术因其抗电磁干扰、耐腐蚀、长距离传输等优点，在石油天然气管道监测、桥梁结构健康监测、周界安防等领域得到广泛应用。在分布式光纤传感系统中，光开关可以用于多根传感光纤的轮流检测，实现多路传感信号的时分复用。
OSW-2-D的工作波长为1310nm，这是光纤传感系统常用的波长之一。该产品支持的500mW最大传输光功率，足以满足大多数传感系统的功率需求。更重要的是，该产品在-20℃至+70℃的宽温范围内都能稳定工作，这使得它适用于户外监测场景，如油气管道、电力线路等。
在实际工程应用中，选择合适的光开关产品需要综合考虑多个因素：
波长匹配是第一个要考虑的因素。OSW-2-D的工作波长为1310nm，如果系统使用的是1550nm或其他波长，就需要选择对应波长的产品。广西科毅光通信也提供多波长产品的定制服务，可以满足不同客户的特殊需求。
端口配置需要根据实际的光路拓扑来选择。1×3的配置适合需要一进三出或三进一出（通过双向使用实现）的应用场景。如果需要更多的端口，可以考虑使用多个设备级联，或者选择更多端口的光开关产品。
光纤类型同样重要。该产品使用的是单模光纤，适用于长距离传输。如果系统使用的是多模光纤（如OM3、OM4），则需要选择对应的多模光开关产品，否则会引入很大的损耗。
连接器类型需要与系统中的其他设备保持一致。LC连接器是目前高密度光连接的主流选择，但如果系统中大量使用SC、FC等连接器，也可以联系厂家进行定制。
控制接口的选择取决于系统的集成方式。如果是传统的工业控制系统，DB9串口可能是更合适的选择；如果是基于网络的智能化管理系统，网口接口则更加方便。
在安装OSW-2-D1×3机架式光开关时，有几个关键点需要特别注意：
光纤连接是安装过程中最容易出现问题的地方。在插拔LC连接器时，要确保连接器端面清洁，使用专业的光纤清洁笔或清洁纸进行清洁。同时要注意连接器的锁定机制，确保连接牢固可靠。LC连接器有一个小的卡扣，按下卡扣后可以轻松拔出，不要强行硬拔。
尾纤管理同样重要。该产品使用φ0.9mm松套管尾纤，这种尾纤比较柔软，但也比较脆弱。在布线时要避免过度弯曲，最小弯曲半径建议不小于30mm。尾纤标识采用号码套管，工程人员在接线时要仔细核对编号，确保对应关系正确。
供电系统的可靠性直接影响设备的稳定运行。虽然该产品支持220V交流供电，但在机房环境中，建议通过UPS（不间断电源）供电，以防止电源波动或突然断电对设备造成影响。
控制线连接要注意接口的正确性。DB9接口是9针串口，针脚定义要符合RS-232标准。网口接口使用标准的RJ45网线，支持自动交叉功能，无需区分直通线和交叉线。
OSW-2-D1×3机架式光开关是一款高可靠性的工业产品，但在长期运行过程中，适当的维护和定期的检查可以延长设备的使用寿命，确保系统的稳定运行。
日常维护主要包括定期检查设备的工作状态、清洁光纤连接器端面、检查供电和信号指示灯等。建议每季度进行一次全面的检查，发现问题及时处理。
故障排查需要遵循从易到难的原则。如果发现光路不通，首先要检查光纤连接是否正确，连接器是否插紧；然后检查设备供电是否正常，指示灯状态是否正常；如果硬件检查都正常，可能是控制信号的问题，可以使用串口调试工具或网络抓包工具检查控制信号是否正确发送。
定期校准是保证测试精度的关键。对于测试系统中的应用，建议每年进行一次校准，可以使用标准光功率计和标准光源进行校准测试，记录各个端口的插入损耗数据，与出厂规格进行对比。
随着5G通信、云计算、物联网等新一代信息技术的快速发展，光通信网络的建设和升级正在全球范围内加速推进。作为光网络的关键器件，光开关市场正迎来前所未有的发展机遇。
在5G前传和中传网络中，大量使用光纤进行信号传输，光开关可以用于光纤的保护切换和路由选择。在云计算数据中心，光互联正在逐步替代电互联，成为机架间、机柜间互联的主流方案，光开关在其中扮演着重要的角色。在光纤传感领域，随着工业物联网的发展，对光纤传感的需求不断增长，光开关作为多路复用的关键器件，市场空间广阔。
光开关技术正在朝着更高性能、更小体积、更低成本的方向发展。在性能方面，未来的光开关将实现更低的插入损耗（小于0.5dB）、更快的开关速度（毫秒级甚至微秒级）、更高的重复性（0.001dB级别）。
在体积方面，随着集成度的提高，光开关的体积将进一步缩小，可能实现多路开关的单芯片集成。在控制方式方面，网络化和智能化将成为主流趋势，光开关将支持SNMP、NETCONF等标准的网络管理协议，可以无缝集成到SDN（软件定义网络）和NFV（网络功能虚拟化）架构中。
在可靠性方面，未来的光开关将采用更先进的机械结构和材料，使用寿命将进一步提升，达到10^10次甚至更高的切换次数。
作为国内领先的光通信器件制造商，广西科毅光通信科技有限公司始终坚持以技术创新为驱动力，不断完善产品线，满足不同客户的多样化需求。除了OSW-2-D1×3光开关，公司还提供其他类型的光开关产品，如1×2、2×2、1×4、1×8等不同端口配置的产品，以及不同波长（1310nm、1550nm、850nm等）和不同连接器（LC、SC、FC、ST等）的定制产品。
公司的光开关产品广泛应用于电信运营商、有线电视运营商、科研院所、高校实验室、工业控制等领域，凭借优异的产品性能和完善的售后服务，赢得了客户的一致好评。
OSW-2-D（1×3）-SM-13-1U-S22-LC光开关是广西科毅光通信科技有限公司推出的一款高性能、高可靠性的光路切换产品。该产品凭借其优异的光学性能、灵活的控制方式、宽温工作范围以及完善的品质保证，在光通信系统、光测试设备、光纤传感网络、数据中心等多个领域都有着广泛的应用前景。
对于通信工程师和系统集成商来说，选择合适的光开关产品需要综合考虑技术参数、应用场景、成本预算等多个因素。OSW-2-D以其均衡的性能和合理的价格，成为了很多项目的理想选择。广西科毅光通信专业的技术团队可以为客户提供全面的技术支持和解决方案，帮助客户构建高性能的光通信网络。
在光通信技术不断发展的今天，光开关作为光路控制的核心器件，其重要性将愈发凸显。广西科毅光通信将继续秉承"创新驱动、品质为先"的理念，不断推出更多高性能的光开关产品，为光通信行业的发展贡献力量。
如果您正在寻找相关产品，欢迎访问广西科毅光通信官方网站（www.coreray.cn）了解更多产品详情，或联系我们的技术顾问获取专业支持！
择合适的光开关等光学器件及光学设备是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
