一、保偏光开关的技术原理与核心优势

光开关作为光通信网络中的关键器件,其主要功能是实现光信号在不同光路之间的快速切换。传统的光开关虽然能够实现基本的切换功能,但在偏振态保持方面往往存在明显不足。而保偏光开关通过采用特殊的保偏光纤设计,能够有效保持光信号的偏振态不变,这一点在对偏振敏感的光通信系统中显得尤为重要。

OSW-1550PM-1×3-0-FA采用的是PM1550保偏光纤,这种光纤内部具有特殊的应力结构,能够使光信号在传输过程中保持固定的偏振状态。对于3×1的光路配置来说,意味着可以从三个输入光路中选择一路传输至输出端,同时保证输出光信号的偏振特性与输入保持一致。这种设计在相干光通信系统、偏振复用系统中具有不可替代的作用。

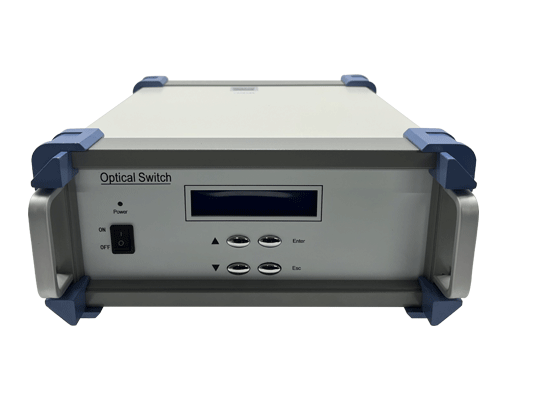

3×1台式保偏光开关产品图

从技术指标来看,该款光开关的插入损耗典型值小于1.0dB,偏振相关损耗最大0.05dB,波长相关损耗最大0.2dB。这些指标都处于行业领先水平。特别是偏振相关损耗仅为0.05dB,这意味着光信号在通过开关后,其偏振特性几乎不会受到影响,这对于保偏系统的应用至关重要。

在重复性方面,该产品达到了0.01dB的高精度指标,这意味着在多次切换操作后,光信号的损耗特性能够保持高度一致。对于需要频繁进行光路切换的测试系统来说,这一指标直接关系到测试结果的准确性和可重复性。回波损耗最小55dB,串扰最小60dB的指标表现,也充分体现了该产品在信号隔离和反射抑制方面的优秀性能。

二、关键技术指标深度解析

深入了解一款光开关的性能,需要对其各项技术指标进行全面剖析。OSW-1550PM-1×3-0-FA的技术参数涵盖了光学性能、机械性能、环境适应性等多个维度,每一项指标都反映了产品在特定方面的性能表现。

在光学性能方面,插入损耗是最基础也是最重要的指标之一。小于1.0dB的典型插入损耗意味着光信号在通过开关后,其功率损失控制在较低水平,这对于光通信系统的功率预算管理具有重要意义。偏振相关损耗0.05dB的指标则体现了保偏性能的优秀程度,这一数值越小,说明开关对光信号偏振态的影响越小。

波长相关损耗0.2dB的指标表明,该光开关在整个1540-1565nm工作波长范围内,其损耗特性保持相对稳定,不会因为波长的微小变化而产生明显的损耗波动。这对于工作在C波段的光通信系统尤为重要,因为实际应用中光源的波长往往会有一定的漂移范围。

重复性0.01dB的指标是衡量光开关稳定性的关键参数。在实际应用中,光开关往往需要进行成千上万次的切换操作,如果重复性不好,就意味着每次切换后的损耗特性都不同,这将严重影响系统的稳定性和可靠性。OSW-1550PM-1×3-0-FA在这一指标上的优异表现,使其非常适合应用于需要频繁切换的自动化测试系统。

开关时间12ms的指标在同类产品中处于较高水平。12毫秒的响应时间意味着从发出切换指令到光路实际完成切换,只需要极短的时间,这对于要求快速响应的应用场景非常关键。例如在光网络保护切换系统中,快速的响应时间可以最大限度地减少业务中断时间。

三、机械设计与控制方式

除了光学性能指标外,机械设计和控制方式也是衡量光开关产品的重要维度。OSW-1550PM-1×3-0-FA采用了台式机箱封装设计,整体尺寸为290×260×110mm,这样的尺寸设计既保证了设备结构的稳固性,又便于在实验室或机房环境中进行部署。台式设计还意味着用户可以将设备直接放置在工作台面上使用,无需额外的机柜安装,提高了使用的灵活性。

在连接器配置方面,该产品标配FC/APC连接器。FC连接器以其稳定的机械结构和高回波损耗特性在光通信领域得到广泛应用,而APC(Angled Physical Contact)研磨工艺则能够有效降低回波反射,提高系统的信号质量。φ0.9mm松套管的尾纤设计兼顾了保护性和灵活性,既能够为光纤提供足够的机械保护,又不会因为护套过厚而影响布线的灵活性。

控制方式方面,OSW-1550PM-1×3-0-FA支持RJ45接口和RS232串口两种控制方式。RJ45接口便于与网络设备进行集成,适合于局域网环境下的集中控制。而RS232串口则是工业控制领域广泛采用的接口标准,具有连接简单、稳定性好的特点,能够与各种工业控制器、PLC设备等无缝对接。两种控制方式的并存,大大提高了产品的兼容性和适用范围。

驱动电压采用单电源220V设计,这种设计符合国内工业用电标准,用户无需额外配置特殊的电源设备,降低了使用门槛。工作温度范围为-20℃~70℃,储存温度范围为-40℃~85℃,这样的温度适应性使得该产品能够在各种恶劣的环境条件下稳定工作,无论是南方的高温高湿环境,还是北方的严寒环境,都能够保持可靠的性能表现。

四、环境适应性与可靠性验证

作为一款工业级的光开关产品,环境适应性和可靠性是用户非常关注的方面。OSW-1550PM-1×3-0-FA在设计和制造过程中,充分考虑了各种恶劣环境条件下的使用需求,通过了多项严格的环境测试验证。

烘烤测试是验证产品耐高温性能的重要手段。该产品在+85℃高温环境下连续工作48小时,各项性能指标均保持在规格范围内,没有出现性能衰减或功能失效的情况。这一测试结果充分证明了产品在高温环境下的稳定性,特别适用于机房、数据中心等散热条件有限的应用场景。

温度循环测试则模拟了产品在极端温度变化环境下的工作表现。测试过程中,环境温度在-40℃到+85℃之间循环变化,累计循环48小时。测试结果表明,在经历了剧烈的温度波动后,产品的各项性能指标依然稳定可靠,没有出现材料老化、性能漂移等问题。这说明产品在材料选择和结构设计方面充分考虑了热膨胀、热收缩等因素的影响。

使用寿命10^9次的指标是该产品可靠性设计的集中体现。10亿次开关循环意味着,如果以每秒完成一次切换操作计算,产品可以连续工作超过30年而不发生机械失效。当然,实际应用中的切换频率远低于这一数值,因此产品的实际使用寿命要远长于理论计算值。这一指标对于需要频繁切换的应用场景,如自动化测试系统、光传感网络等,具有重要的实际意义。

在包装和运输方面,产品采用纸箱包装,外包装尺寸为290×260×110mm,既能够提供足够的保护,又便于运输和存储。尾纤采用号码套管进行标识,便于用户在多光纤应用场景中进行识别和管理。这些细节设计体现了厂商对用户体验的重视。

五、在光通信测试系统中的典型应用

光通信测试系统是OSW-1550PM-1×3-0-FA的重要应用领域之一。在光器件的研发、生产、质检等环节,需要对待测器件进行各种性能指标的测试。传统的人工测试方式效率低下,无法满足批量生产的需求。通过引入自动化测试系统,可以大大提高测试效率和测试精度,而光开关则是实现测试光路自动切换的核心器件。

在典型的光通信测试系统中,往往需要对待测器件进行多波长、多条件下的测试。例如,测试一个光放大器的增益特性,可能需要在1540nm、1545nm、1550nm、1555nm、1560nm等多个波长点分别进行测试。如果采用人工方式更换光源或调节波长,不仅效率低下,而且容易引入人为误差。

通过将OSW-1550PM-1×3-0-FA集成到测试系统中,可以实现测试光路的自动切换。例如,将三个不同波长的光源分别连接到光开关的三个输入端,待测器件连接到输出端,通过控制光开关的切换状态,可以快速地在不同波长之间进行切换,大大提高了测试效率。

在多通道器件测试方面,光开关的作用更加明显。例如,测试一个1×4光分路器的分光比均匀性,传统方法需要将测试设备依次连接到四个输出端口进行测试。而通过光开关的配合,可以实现端口的自动切换,整个测试过程完全自动化,测试人员只需设置好测试程序,系统即可自动完成所有通道的测试。

保偏光开关在偏振相关测试中也发挥着重要作用。许多光器件的性能与偏振态密切相关,需要在不同偏振态下进行测试。保偏光开关能够在保持偏振态稳定的前提下实现光路切换,确保测试结果的准确性。这对于保偏光纤器件、偏振控制器等产品的测试尤为重要。

六、在光传感网络中的创新应用

光传感网络是近年来快速发展的新兴领域,在桥梁监测、隧道安全、油气管道监测等工业领域得到了广泛应用。在光纤传感系统中,往往需要将多个传感器的光信号汇集到一个或多个检测通道中进行处理,这就需要用到光开关来实现光信号的路由选择。

OSW-1550PM-1×3-0-FA的3×1配置非常适合用于光传感网络中的信号汇集应用。在实际应用中,可以将三个不同的光纤传感器连接到光开关的三个输入端,通过控制光开关的切换状态,选择性地将不同传感器的光信号传输到检测设备。这样,只需一个检测通道就可以实现对多个传感器的时分复用监测,大大降低了系统成本。

在分布式光纤传感系统中,保偏特性尤为重要。分布式光纤传感往往利用光的偏振态变化来检测外界扰动,如果光信号在传输过程中偏振态发生随机变化,将严重影响传感系统的性能。保偏光开关能够在光信号切换的同时保持偏振态稳定,确保传感信号的准确传输。

光纤布拉格光栅(FBG)传感器阵列也是光开关的重要应用场景。FBG传感器阵列通常包含多个不同中心波长的FBG传感器,通过波长解复用技术可以区分不同传感器的信号。但在实际系统中,传感器的数量往往受到解复用器件通道数的限制。通过引入光开关,可以将传感器阵列划分为多个子阵列,通过光开关切换选择不同的子阵列进行监测,从而扩展传感系统的容量。

在光纤水听器、光纤加速度计等精密传感应用中,光信号的偏振特性直接影响传感器的灵敏度和稳定性。保偏光开关的应用能够确保光信号在路由切换过程中偏振特性的一致性,提高整个传感系统的性能表现。

七、在光纤测试仪表中的集成应用

光纤测试仪表是光通信工程师日常工作中不可或缺的工具,包括光功率计、光谱分析仪、OTDR等各类设备。随着测试需求的日益复杂化,越来越多的测试仪表开始集成光开关功能,以扩展仪器的测试能力和灵活性。

OSW-1550PM-1×3-0-FA可以通过RS232串口或RJ45接口方便地集成到各种测试仪表中。在光功率计中集成光开关,可以实现多通道光功率的同时监测或轮流监测,无需人工更换测试端口,大大提高了测试效率。对于需要对多路光信号进行长期监测的应用场景,如光网络性能监控、光缆线路维护等,这种集成方式具有很高的实用价值。

在光谱分析仪中集成保偏光开关,可以实现多个光源或多个待测器件的快速切换,配合自动测试软件,可以实现全自动化测试流程。特别是在光谱特性测试中,往往需要对多个样品进行对比测试,光开关的引入可以大大缩短测试时间,提高测试效率。

OTDR(光时域反射仪)是光纤线路测试的重要工具,用于检测光纤线路中的故障点和损耗点。在多芯光缆的测试中,传统方法需要人工逐一连接各个纤芯进行测试,效率低下且容易出错。通过在OTDR中集成光开关,可以实现纤芯的自动切换,整个测试过程完全自动化,测试人员只需设置好测试参数,系统即可自动完成所有纤芯的测试,并生成测试报告。

保偏光开关在偏振相关测试仪表中的应用同样重要。偏振模色散(PMD)测试仪、偏振损耗测试仪等设备都需要精确控制光信号的偏振态。保偏光开关能够在保持偏振态稳定的前提下实现光路切换,确保测试结果的准确性和重复性。

八、产品选型与应用指南

针对不同的应用场景,选择合适的光开关产品对于系统性能至关重要。OSW-1550PM-1×3-0-FA作为一款3×1台式保偏光开关,具有特定的适用范围,用户在选型时需要综合考虑多个因素。

首先是通道配置的选择。3×1配置意味着有三个输入端口和一个输出端口,这种配置适用于需要从多个信号源中选择一路输出的场景。如果用户的实际需求是1×3配置(一个输入端口,三个输出端口),则需要选择其他型号的产品。在实际应用中,应该根据信号流向和系统架构来确定合适的通道配置。

其次是保偏需求的评估。保偏光开关的主要优势在于能够保持光信号的偏振态稳定,但这并不意味所有应用都需要保偏功能。在普通的光通信系统中,如果对偏振态没有严格要求,使用普通光开关可能更具成本优势。只有在相干通信、偏振复用、偏振敏感传感等对偏振特性有严格要求的场景,才需要选择保偏光开关。

工作波长也是选型时需要考虑的重要因素。OSW-1550PM-1×3-0-FA的工作波长为1550nm,这是光通信领域最常用的波长之一。但如果用户的应用场景涉及其他波长,如1310nm或850nm,则需要选择相应工作波长的产品型号。需要注意的是,保偏光纤通常是针对特定波长设计的,不同波长的保偏光纤不能混用。

环境条件是另一个需要考虑的因素。虽然该产品的工作温度范围是-20℃~70℃,但如果实际应用环境的温度超出这一范围,就需要选择具有更宽温度适应性的产品型号。同样,如果应用环境存在强烈的电磁干扰、振动等特殊条件,也需要选择相应的加固型产品。

控制方式的选择主要取决于系统的集成需求。如果测试系统已经部署了基于RS232的控制接口,那么选择支持RS232控制的光开关会更加方便集成。如果系统是基于网络的,则RJ45接口可能更加合适。OSW-1550PM-1×3-0-FA同时支持两种控制方式,为系统集成提供了更大的灵活性。

九、使用注意事项与维护建议

虽然OSW-1550PM-1×3-0-FA具有很高的可靠性和稳定性,但在实际使用过程中,正确的操作和维护仍然对延长产品寿命、保证系统性能至关重要。

光纤连接器的清洁是使用中最需要注意的事项。FC/APC连接器的端面如果受到污染,会导致插入损耗增加、回波损耗恶化,严重影响系统性能。建议用户使用专业的光纤清洁工具,如光纤清洁笔、光纤清洁纸等,在连接前对连接器端面进行清洁。对于长期使用的系统,建议定期检查连接器端面的清洁状况,及时进行清洁处理。

在插拔连接器时,应该注意正确的操作方法。首先对准连接器的键槽,确保旋转到位,避免用力过猛导致连接器损坏或端面划伤。对于不常用的端口,建议使用防尘帽进行保护,防止灰尘或其它污染物进入。

控制接口的使用也需要注意。RS232串口通信时,应该确保通信参数(波特率、数据位、停止位、校验位)的设置正确,否则可能出现通信失败或控制异常。对于网络控制(RJ45),应该确保网络环境的稳定性,避免网络抖动或丢包导致的控制指令丢失。

在系统布局方面,应该保证光开关周围有足够的散热空间,虽然台式设计具有良好的散热性能,但在高温环境下工作时,良好的通风散热仍然有助于延长产品寿命。光纤的弯曲半径也需要注意,过小的弯曲半径会增加弯曲损耗,甚至导致光纤损伤。

定期维护是保证产品长期稳定运行的重要措施。建议用户建立定期检查制度,定期检查连接器端面的清洁状况、光纤的外观状态、控制接口的工作状态等。对于使用频率较高的系统,建议定期备份设置参数,防止因意外情况导致参数丢失。

十、行业发展趋势与技术展望

光开关作为光通信领域的核心器件,其技术发展趋势与整个光通信产业的发展密切相关。随着5G、数据中心、物联网等新兴应用的快速发展,对光开关的性能指标、功能特性、集成度等方面都提出了更高的要求。

在性能指标方面,未来的光开关将继续朝着更低插入损耗、更低偏振相关损耗、更快开关速度的方向发展。同时,随着光通信系统向更高集成度、更复杂架构方向发展,多端口配置的光开关需求将不断增长。除了传统的1×N、N×1配置外,N×M配置的光开关也将得到更广泛的应用。

在功能特性方面,智能化的光开关将成为发展趋势。通过集成光功率监测、偏振态监测、波长监测等功能,光开关不再仅仅是简单的路由切换器件,而是成为具有感知能力的智能节点。配合智能控制算法,可以实现光路的自动优化、故障的自动切换、性能的自动调整等功能,提高整个光网络的智能化水平。

在集成度方面,光开关与其他光器件的集成将成为重要趋势。例如,将光开关与可变光衰减器、光功率监测器等集成在一起,形成功能更加完整的光路管理模块。这种集成化的设计可以减小设备体积,降低系统复杂度,提高可靠性。

在控制方式方面,网络化和远程化将成为主流发展方向。除了传统的RS232、RJ45等接口外,支持以太网、USB、无线等通信接口的光开关将更加普及。云控制、移动设备控制等新型控制方式也将得到应用,为用户提供更加便捷的操作体验。

保偏光开关作为光开关领域的重要分支,其技术发展也值得关注。随着相干光通信技术的普及,对偏振控制的要求越来越高,保偏光开关的应用场景将进一步扩大。未来,更宽波长范围、更宽温度范围、更高性能的保偏光开关将不断涌现,满足不同领域的应用需求。

结语

广西科毅光通信科技有限公司推出的OSW-1550PM-1×3-0-FA型3×1台式保偏光开关,凭借其优异的光学性能、稳定的可靠性、灵活的控制方式,已经在光通信测试系统、光传感网络、光纤测试仪表等多个领域得到了成功应用。通过本文的深入分析,我们可以看到,该产品不仅在技术指标上达到了行业领先水平,在实际工程应用中也展现出了很高的实用价值。

随着光通信技术的不断发展,对光开关产品的性能要求也在不断提高。广西科毅光通信科技有限公司将继续秉承技术创新、质量至上的理念,不断推出更加先进、更加可靠的光通信产品,为推动我国光通信产业的发展贡献力量。
