2026-03-24
随着千兆光网建设加速推进，光纤到户（FTTH）已成为城市家庭宽带接入的主流方式。然而，传统光纤接入网络存在一个天然痛点——光缆线路易受外界环境因素影响，如施工挖断、鼠咬、弯折老化等，一旦主干光纤发生故障，整片区域的宽带服务就会中断。如何在网络架构层面实现“故障自愈”，成为运营商提升服务质量的关键。光开关作为一种光无源器件，正在FTTH保护倒换方案中扮演着核心角色。本文将深入解析光开关在FTTH中的故障检测机制、自动切换原理，并结合实际应用案例，探讨这项技术如何重塑家庭宽带的可靠性标准。
传统FTTH采用点到多点架构，OLT（光线路终端）通过主干光纤连接分光器，再经分配光纤接入千家万户。这种拓扑结构看似高效，却存在“单点故障”风险：主干光纤一旦中断，该分光器下所有用户都将断网。
在某南方城市的一次大规模断网事件中，市政施工挖断主干光缆，导致3个住宅小区、近2000户家庭断网长达8小时。事后统计显示，这类因外部施工导致的故障占FTTH故障总量的30%以上，而光纤老化、接头盒进水等自然故障也占相当比例。
目前主流的故障恢复方式仍是人工抢修。运维人员接到报修后，需携带OTDR（光时域反射仪）现场定位断点，再组织熔接修复。这一过程少则数小时，多则一整天。在极端天气或夜间，抢修难度更大，严重影响用户满意度。
自动保护倒换技术（APS）通过在网络关键节点部署光开关，预先建立备用光路。当主用光路发生故障时，系统自动在毫秒级时间内将光信号切换至备用路径，用户几乎无感知。这一方案将网络可用性从“99.9%”提升至“99.999%”，成为高端宽带服务的标配。
光开关是一种能够控制光信号传输路径的光无源器件。简单来说，它就像光网络中的“道岔”，可以在多条光纤通道之间进行选择性切换。与传统的机电继电器不同，光开关直接作用于光信号，无需光电转换，因此切换速度快、信号损耗小。
在FTTH网络中，根据保护级别和成本考量，光开关通常采用以下三种部署模式：

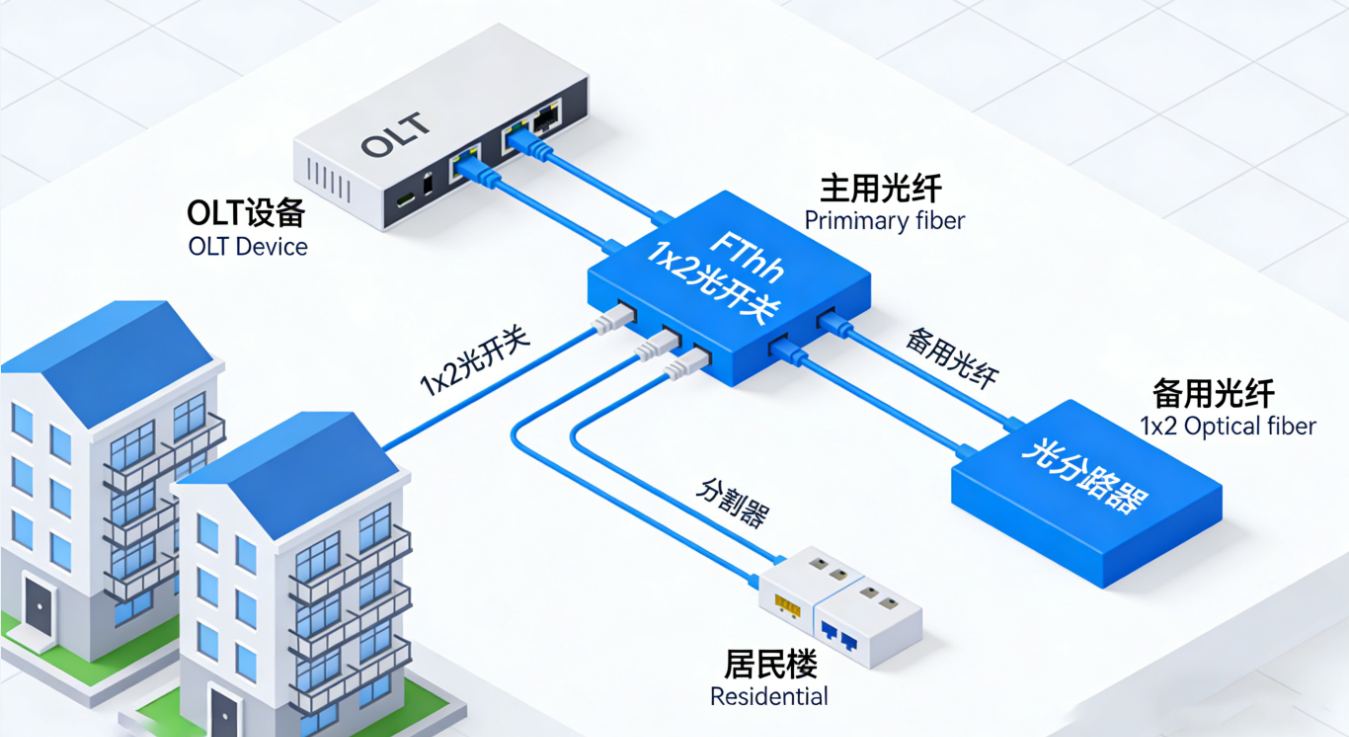

模式一：OLT端保护
在OLT设备出口部署1×2光开关，主用光纤连接主用线路，备用光纤连接备用线路。这种模式成本最低，但只能保护主干光纤，无法应对分光器及以下故障。
模式二：远端节点保护
在分光器前端部署光开关，配合双路主干光纤。当主干故障时，光开关将信号切换至备用主干。这种模式平衡了成本与保护范围，是目前应用最广的方案。
模式三：全路径保护
在OLT和用户端同时部署光开关，构建双路由闭环保护。这种模式可抵御从局端到用户端的任何单点故障，但投资成本较高，适用于高端政企客户。
在FTTH保护方案中，光开关通常与光分路器、波分复用器等光无源器件协同工作。例如，在“1+1”保护架构中，光开关负责选择主备路由，分路器负责将信号分配给多个用户，而WDM则用于叠加监控信号，实现故障的实时检测。
要实现自动切换，首先必须能够准确检测到光纤故障。目前FTTH保护系统中常用的检测方法主要有以下两种：
方法一：光功率监测法
在光开关的输入和输出端口集成光功率探测器，实时监测各通道的光功率值。当主用通道光功率低于设定阈值（如正常值的50%）且持续一定时间（如10ms），系统判定为线路故障。这种方法响应速度快，但无法区分故障类型。
方法二：OTDR联动检测法
在保护系统中集成微型OTDR模块，通过光开关分时扫描各光纤链路。当发生故障时，系统不仅可以判断故障发生，还能精确定位故障点位置（精度可达±5米），为后续人工抢修提供依据。这种方案成本较高，但具备更强的运维价值。
科毅光通信在高端FTTH保护方案中，创新性地将两种方法结合：平时使用光功率监测实现毫秒级故障响应，故障触发后自动启动OTDR扫描进行精准定位，实现“快速切换”与“精准定位”的兼顾。
当系统检测到主用线路故障后，控制单元向光开关发送切换指令，将光信号从主用端口切换至备用端口。这一过程看似简单，实则包含以下关键技术细节：
切换时序控制：光开关的切换时间通常在5-15ms之间，但整个保护系统的恢复时间还需考虑故障检测时间、控制指令传输时间等因素。科毅优化的1×2光开关可将总恢复时间控制在50ms以内，完全满足电信级网络要求。
切换稳定保障：在切换瞬间，光开关内部的光学元件需要快速完成机械或电光响应，同时避免产生信号抖动或瞬断。科毅通过闭环反馈控制技术，确保切换过程中输出光功率波动小于0.5dB，用户端几乎无感知。
切换后状态保持：当主用线路恢复后，系统可以选择立即回切或保持备用状态。多数运营商倾向于保持备用状态，待夜间业务低峰期再手动回切，避免二次切换对业务的影响。
除了硬件层面的自动切换，保护系统还需要具备“智能决策”能力，以应对复杂故障场景。例如，当主备线路同时出现异常时，系统应保持当前状态并发出告警，而不是反复切换造成业务震荡。
科毅FTTH保护方案内置了符合ITU-T G.8032标准的以太网环网保护协议，支持“自动发现-故障检测-切换执行-恢复回切”的完整流程，并可与其他厂商设备互通，满足多厂家环境下的协同保护需求。

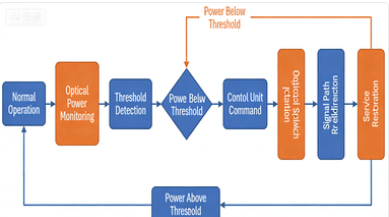

光开关故障检测与自动切换流程图
某省会城市运营商面临日益严峻的宽带服务质量挑战。该市正处于城市更新建设高峰期，道路施工频繁，光缆被挖断事件年均发生50余起。数据显示，2023年该市因光缆故障导致的宽带中断平均时长达到6.2小时，用户投诉量同比上升35%。
运营商最终决定在重点区域试点部署FTTH自动保护倒换系统，由科毅光通信提供核心的光开关及保护方案。
本次试点覆盖该市三个高密度住宅区，涉及OLT设备8台、分光器节点24个、家庭用户约5000户。
硬件部署：在每台OLT设备出口及分光器前端分别部署科毅1×2光开关，构建“OLT端+远端节点”双重保护架构。主备光纤采用不同物理路由，避免同时受损。
检测机制：采用“光功率监测为主、OTDR扫描为辅”的混合检测方案。光开关内置的光探测器实时监测各通道光功率，阈值设定为正常值的60%。当触发故障判定后，系统自动启动OTDR模块进行精确定位。
控制平台：部署科毅网管平台，实时显示各节点的光开关状态、光功率曲线、故障告警及切换记录。运维人员可通过平台远程查询故障定位信息，精准安排抢修。
系统上线运行6个月后，取得了显著成效：
故障恢复时间：发生主干光纤故障时，自动切换平均耗时47ms，用户端业务无感知，彻底消除了传统模式下数小时的断网时长。
故障定位效率：系统自动生成的OTDR曲线精准定位故障点，平均定位误差小于3米，抢修人员到场即可直接作业，抢修平均时长由原来的6.2小时缩短至1.5小时。
用户满意度：试点区域用户宽带故障投诉量下降90%，该区域成为全市宽带服务质量标杆。
投资回报：项目整体投资约120万元，按减少用户流失、提升品牌价值估算，投资回报周期约为14个月。
项目负责人评价：“光开关自动保护方案从根本上改变了我们应对光缆故障的方式，从被动抢修变为主动防御。科毅的设备在稳定性、切换速度和控制平台易用性方面都表现出色。”
当前，光开关在FTTH中的应用主要聚焦于故障保护。随着网络智能化水平的提升，光开关正逐步向资源优化配置方向演进。例如，通过部署多端口光开关矩阵，运营商可以动态调整OLT与分光器的连接关系，实现网络资源的“潮汐调度”——白天将带宽资源向商业区倾斜，晚间向住宅区倾斜。
传统光开关多为独立模块，体积较大，限制了在FTTH场景中的部署密度。随着硅光子技术的发展，光开关正走向芯片化集成。科毅已启动硅光开关芯片的研发，未来可将光开关、光功率监测、控制电路等集成于单一芯片，封装尺寸缩小至毫米级，便于嵌入OLT单板或光交箱，大幅降低部署成本。
光开关的下一步演进方向是“预测性保护”。通过长期采集光纤光功率、温度、微振动等数据，结合AI模型训练，系统可以提前识别光纤劣化的早期特征，在故障真正发生前主动切换至备用路由，实现“零中断”体验。科毅正在与某高校联合开展该方向的研究，预计2027年推出具备预测保护功能的下一代光开关产品。

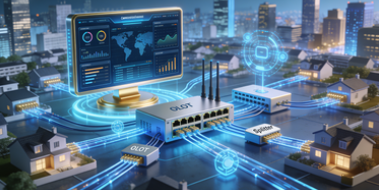

FTTH未来智能保护网络概念图
光开关作为一种关键的光无源器件，正在深刻改变光纤到户网络的建设与运维模式。通过自动检测光纤故障并毫秒级切换至备用路由，光开关使FTTH网络从“故障易损”走向“故障自愈”，显著提升了宽带服务的可靠性。
从技术原理看，光开关与光功率监测、OTDR定位、保护倒换协议的协同工作，构建了完整的故障处理闭环。从应用效果看，实际案例证明光开关自动保护方案可将故障恢复时间从数小时压缩至毫秒级，用户几乎无感知。从未来发展看，硅光集成、AI预测等技术将为光开关注入更多智能化能力，使其在FTTH乃至全光网络中扮演更重要的角色。
对于运营商和网络建设方而言，将光开关纳入FTTH网络的标准配置，已不再是“要不要做”的问题，而是“如何做更好”的实践命题。科毅光通信将持续致力于光开关及光无源器件的创新研发，为千兆光网的高质量发展提供坚实的技术支撑。
