2025-11-08
在全光网络技术迭代过程中，光开关的技术路线呈现多元化发展，不同原理的光开关在性能、成本、应用场景上各有侧重。其中，MEMS（微电机械）光开关、喷墨气泡光开关、液晶光开关是目前市场应用最广泛的三大主流技术。本文将从工作原理、核心优缺点、技术参数、应用场景等维度进行深度对比，帮助行业用户精准选择适配自身需求的光开关技术方案。
MEMS光开关是基于微电机械系统的光交换器件，核心结构类似硅IC芯片，通过静电控制二维或三维微镜面转动，改变入射光的传播方向，实现光路切换。其结构包含微镜面阵列、驱动电路、机械底座等核心组件，依赖成熟的IC工艺实现批量生产。
MEMS光开关微镜面阵列结构示意图光交换原理
1. 批量生产优势：采用IC工艺批量制造，尽管单芯片工艺复杂，但规模化生产后单个成本较低，适合大规模部署；
2. 交换容量大：支持多子系统拼接，最大可实现512×512端口交换矩阵，满足骨干网超大容量调度需求；
3. 信号透明性强：不受光信号格式、波长、协议、调制方式及偏振方向的限制，适配多业务场景；
4. 技术成熟度高：在电信、工业领域应用广泛，产业链完善，供应商选择丰富。
5. 开关速度较慢：微镜面机械转动存在物理延迟，开关时间通常在ms量级，无法满足纳秒级光包交换需求；
6. 可靠性受机械结构制约：镜面摩擦、振动、磨损等问题会降低长期稳定性，频繁切换场景下寿命有限；
7. 插入损耗较大且不稳定：4×4矩阵插损约3dB，16×16矩阵可达7dB，且不同传输路径的插损差异可能达3dB，影响网络功率预算；
8. 功耗较高：静电驱动与机械控制需消耗更多电能，不适用于低功耗场景。
MEMS光开关是目前电信领域的主流选择，主要应用于：
9. 骨干网OXC设备：超大容量端口满足核心节点业务调度；
10. 城域网汇聚层：平衡容量与成本，支持32×32以下矩阵部署；
11. 数据中心光交换：适配中低速动态路由调整。
目前主流供应商包括OMM、Lucent、Nortel、IMM、Cronos、Calient等，广西科毅光通信（www.coreray.cn）也推出了基于MEMS技术的高稳定性光开关产品，针对机械磨损问题进行了结构优化。
喷墨气泡光开关由Agilent公司研发，融合热喷墨打印与硅平面光波电路技术，核心结构包含交叉硅波导、交叉点刻痕及折射率匹配液体。默认状态下，光信号通过液体无损耗传输；需切换时，热敏硅片在液体中产生小气泡，通过全反射原理将光信号从入射波导导向目标输出波导，实现光路切换。
12. 升级能力极强：32×32、32×16子系统可灵活拼接，理论上支持千级端口扩容，适配网络长期扩容需求；
13. 开关速度快：响应时间远小于10ms，满足光纤保护倒换、OADM设备的快速切换需求；
14. 偏振不敏感：对偏振相关损耗与偏振模色散无明显敏感，信号传输稳定性高；
15. 可靠性卓越：无机械活动部件，可实现数百万次无故障切换，满足电信级长期运行要求；
16. 成本可控：采用成熟硅平面光波电路技术，光纤耦合标准化，批量生产后成本优势显著。
17. 技术专利集中：核心技术由Agilent主导，供应商选择相对单一；
18. 大容量矩阵验证不足：千级端口扩容能力仍需实际场景验证，目前主流应用集中在32×32以下矩阵；
19. 液体稳定性依赖环境：高温、高湿度环境可能影响液体折射率，需额外环境控制。
喷墨气泡光开关凭借高可靠性与快速切换优势，主要应用于：
20. 光上下复用设备（OADM）：支持单波长/单光纤灵活上下路；
21. 光纤保护倒换系统：10ms内快速恢复故障光路；
22. 城域网OXC设备：中小容量场景下平衡性能与成本。
目前核心供应商为Agilent公司，广西科毅光通信基于该技术推出了定制化OADM专用光开关，优化了液体环境适应性，适配户外基站场景。
液晶光开关基于光的偏振特性实现交换，核心组件包含无源光滤波器、液晶单元、输出偏振控制器。其工作流程分为四步：
1. 无源滤波器将输入光分解为两路正交偏振光；
2. 偏振光进入液晶单元，通过加电/断电改变液晶分子排列，进而调整光的偏振状态；
3. 利用光电效应，加电后改变非常光的折射率，实现偏振方向偏移；
4. 输出端无源器件根据偏振方向，将光信号导向目标端口。

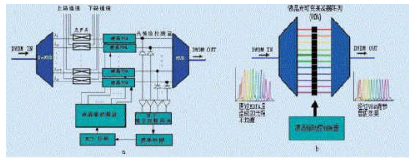

液晶光开关偏振特性光路切换工作流程
5. 理论升级潜力大：原理上支持大容量端口扩展，适配未来小容量场景扩容需求；
6. 结构紧凑：无复杂机械组件，体积小、重量轻，适合集成式设备部署；
7. 信号兼容性好：适配多数光信号格式，在中小容量场景下性能稳定。
8. 实际扩容能力有限：目前最大端口数仅80，更适用于1×8、8×8等小容量交换系统；
9. 插入损耗较高：1×2开关插损约1dB，1×8开关达2.5dB，多路径传输时损耗叠加明显；
10. 消光比偏低：目前行业水平为40-50dB，偏振信号区分能力有限，可能影响信号纯度；
11. 开关速度与功耗矛盾：常温下开关速度较慢，加热提速会导致功耗显著增加。
液晶光开关适合小容量、低频次切换场景，主要应用于：
12. 接入网光路调度：1×2、1×4小矩阵适配用户侧灵活接入；
13. 小型OADM设备：单波长上下路需求，对容量要求较低；
14. 实验室测试设备：结构紧凑、成本较低，适合实验场景复用。
主流供应商包括Corning、Chorum、KentOptronics等，广西科毅光通信针对实验室场景推出了低成本液晶光开关，优化了插损控制与消光比性能。
技术类型 | 开关时间 | 最大端口数 | 插入损耗（16×16） | 可靠性（切换次数） | 功耗 | 核心应用场景 |
MEMS光开关 | ms量级 | 512×512 | 7dB | 万次级 | 较高 | 骨干网OXC、城域网汇聚层 |
喷墨气泡光开关 | ＜10ms | 理论千级（实测32×32） | ＜3dB | 百万次级 | 中等 | OADM、光纤保护倒换 |
液晶光开关 | 较慢（加热后提升） | 80 | 2.5dB（1×8） | 十万次级 | 中-高 | 接入网、实验室设备 |
选择MEMS、喷墨气泡或液晶光开关，需结合场景需求精准匹配：
15. 若需超大容量、多业务兼容：优先选择MEMS光开关，适配骨干网核心节点；
16. 若侧重高可靠性、快速切换：喷墨气泡光开关是OADM与保护倒换的最优解；
17. 若为小容量、低成本需求：液晶光开关适合接入网与实验室场景。
我们针对不同场景，提供三大技术路线的光开关产品，可根据用户的容量、速度、功耗需求提供定制化方案，同时保障产品的兼容性与长期稳定性。
选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网 www.coreray.cn 浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
