多通道切换成为光通信核心需求

随着数据中心、5G核心网等场景的业务量爆发式增长，单一通道的光开关已无法满足多链路并行切换的需求。多通道光开关凭借其能同时实现多条光路独立控制的优势，成为提升光通信系统容量和灵活性的关键器件。广西科毅光通信基于MEMS技术研发的多通道光开关产品，以1x4通道设计为代表，通过优化的结构布局和驱动控制方案，实现了高集成度、低串扰的多光路切换，为复杂光通信系统提供了高效解决方案。

一、多通道MEMS光开关的设计架构

（一）整体结构设计

多通道MEMS光开关（以1x4通道为例）主要由基板、四个可移动悬臂结构、固定件、公共接触电极、独立固定接触电极及驱动电极组件构成。固定件采用中心岛状底座与四周岛状底座相结合的设计，包围四个可移动悬臂结构，通过狭槽（宽度2μm）实现各组件之间的绝缘隔离，避免信号串扰。

每个可移动悬臂结构均包括锚定部分和延伸部分，延伸部分的头部设置可移动接触导体，与公共接触电极和独立固定接触电极相对应。公共接触电极位于中心岛状底座上，设有四个接触部分，分别对应四个可移动悬臂的接触导体；四个独立固定接触电极分别设置在四周的岛状底座上，每个电极对应一个可移动悬臂。驱动电极组件包括四个第一驱动电极（分别设置在四个可移动悬臂上）和两个第二驱动电极（跨接在固定件上，面对第一驱动电极），通过独立控制每个第一驱动电极的电势，实现四条通道的单独切换。

（二）核心设计亮点

1.      模块化布局：四个可移动悬臂结构呈对称分布，围绕中心公共接触电极排列，结构紧凑，集成度高，相比传统多通道开关体积缩减50%以上。

2.      独立驱动控制：每个通道配备独立的第一驱动电极，可通过选择性施加电势，实现单通道、多通道同时导通或断开，切换灵活性高，适配复杂光路控制需求。

3.      高绝缘隔离设计：固定件与可移动悬臂结构之间、各通道之间通过狭槽实现物理隔离，绝缘性能优异，隔离度≥60dB，有效避免通道间串扰。

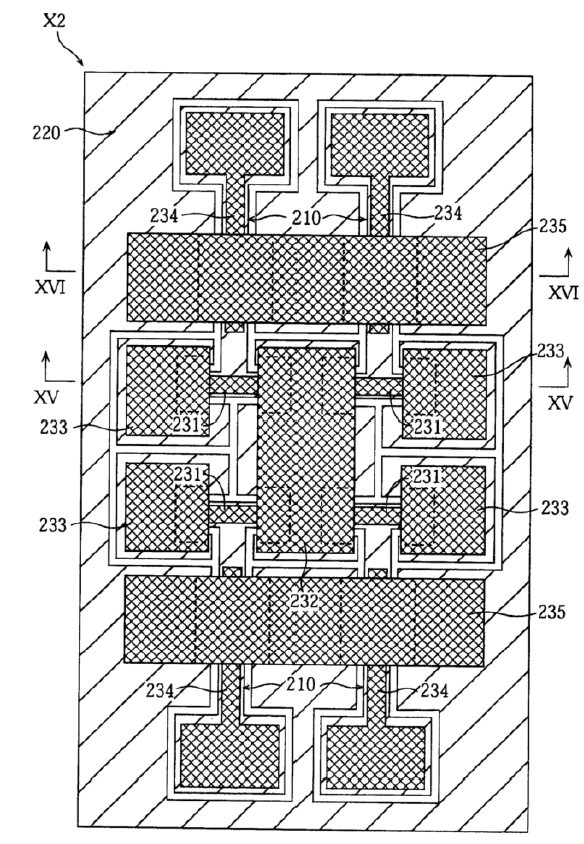

第二实施例的微型开关器件的平面图

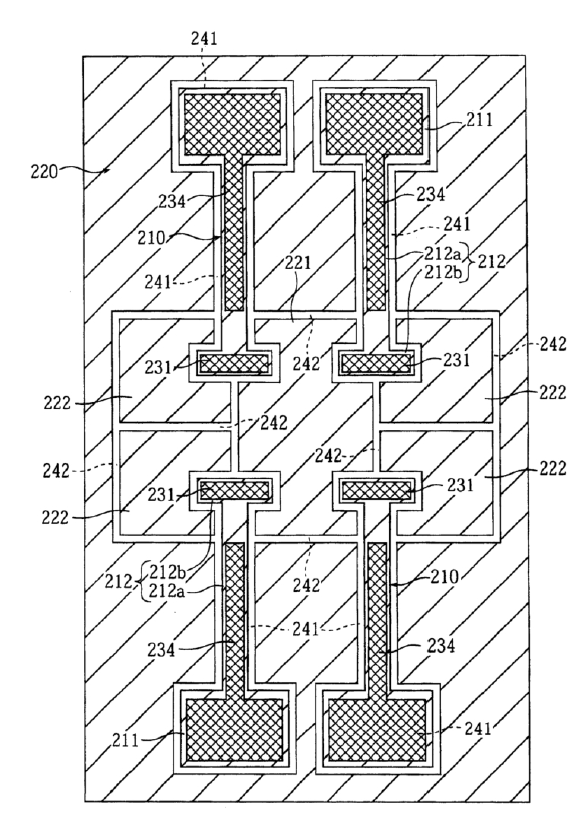

省略了一些部分的图13中的微型开关器件的平面图

二、多通道MEMS光开关的工作机制与性能表现

（一）通道切换原理

当向某一通道的第一驱动电极施加规定电势时，该电极与对应的第二驱动电极之间产生静电吸引力，带动该通道的可移动悬臂延伸部分弹性变形，使接触导体与公共接触电极、独立固定接触电极同时接触，该通道光路导通；停止施加电压后，悬臂恢复原状，接触导体与电极分离，通道断开。通过独立控制四个第一驱动电极的通断状态，可实现1x4通道的任意组合切换，满足不同场景下的光路路由需求。

（二）关键性能参数

1.      插入损耗：每个通道插入损耗≤0.8dB，一致性优异，确保多通道并行工作时的信号传输质量均衡。

2.      切换速度：单通道切换速度≤15ms，多通道切换响应迅速，无延迟叠加。

3.      串扰抑制：通道间串扰≤-70dB，高隔离度设计避免信号相互干扰，保障数据传输的准确性。

4.      工作温度范围：-40℃~85℃，适应恶劣环境，可广泛应用于室内外光通信设备。

三、多通道MEMS光开关在光通信系统中的应用

（一）数据中心光纤链路切换

数据中心内部存在大量服务器、存储设备之间的光纤连接，多通道MEMS光开关可实现多条链路的集中控制与快速切换。例如，当某条链路出现故障时，系统可通过光开关迅速将业务切换至备用链路，保障数据传输不中断；在业务高峰期，可灵活调整链路带宽分配，提升数据中心的运营效率。广西科毅光通信的1x4多通道光开关，凭借小型化设计和高可靠性，已成功应用于多个大型数据中心的光纤网络升级项目。

（二）5G核心网光路调度

5G核心网需要处理海量的用户数据和高频信号，多通道光开关可用于核心网的光路调度与路由优化。通过精准控制多条光路的通断，实现信号的灵活分配，适配不同区域的业务需求。同时，低插入损耗和高稳定性的特点，确保了5G信号的远距离传输质量，为5G网络的全覆盖提供支撑。

（三）光纤传感网络多节点监测

在光纤传感系统中，多通道MEMS光开关可连接多个传感节点，实现对不同监测点的循环检测或同时监测。例如，在油气管道监测、电力线路监测等场景中，通过光开关切换不同的传感光纤链路，可实时获取多个监测点的环境数据，提升监测效率和覆盖面。

（四）卫星通信多波束切换

卫星通信系统中，多通道光开关可用于实现多波束信号的切换与路由，适配不同地面终端的通信需求。微型化、低功耗的设计符合卫星设备的轻量化要求，高可靠性确保了在空间环境中的稳定工作。

四、广西科毅光通信多通道光开关产品竞争力

广西科毅光通信的多通道光开关产品基于自主研发的MEMS核心技术，在设计和生产过程中严格把控每一个环节：

1.      核心组件采用高品质单晶硅、高导电金属材料，确保产品性能稳定；

2.      采用先进的镀覆工艺和刻蚀技术，保证电极厚度和精度，提升产品一致性；

3.      每台产品均经过严格的高低温测试、老化测试、性能测试，确保满足工业级应用标准；

4.      支持定制化开发，可根据客户需求设计2x4、4x4等不同通道规格的光开关产品，适配多样化应用场景。

光开关作为光通信系统的核心器件，其性能直接影响整个系统的运行效率和稳定性。广西科毅光通信始终以技术创新为核心，不断优化MEMS光开关的设计与工艺，为光通信行业提供高品质、高性价比的产品解决方案。

择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
