在5G通信、数据中心、光纤传感等光通信应用场景中，高频信号传输的稳定性与高效性成为核心诉求。随着设备集成度的提升，传统光开关面临插入损耗高、体积大、响应速度慢等问题，难以满足小型化、高频化的发展需求。MEMS（微机电系统）技术的兴起为光开关升级提供了新路径，MEMS光开关凭借低插入损耗、高绝缘性、微型化等优势，逐渐成为光通信核心器件的主流选择。广西科毅光通信深耕光开关领域多年，基于先进MEMS技术研发的系列光开关产品，已广泛应用于各类光通信系统，为客户提供稳定可靠的信号切换解决方案。

一、MEMS光开关的核心技术架构

MEMS光开关的核心设计思路是通过微型化机械结构实现光路的精准切换，其基础架构主要包括基板、可移动悬臂结构、固定件、接触导体、驱动电极等关键组件，各部分协同工作确保开关性能稳定。

（一）核心组件构成

1.      基板：采用SOI（绝缘体上硅）基板，由第一层（单晶硅）、第二层（单晶硅）及中间绝缘层（二氧化硅）构成，厚度分别为10μm、400μm、2μm，为整个器件提供稳定的支撑基础，同时保障绝缘性能。

2.      可移动悬臂结构：包括锚定部分和延伸部分，锚定部分与基板固定连接，延伸部分从锚定部分延伸并面对基板，采用单晶硅材料制成，厚度不小于5μm。单晶硅材质能有效抑制内部应力，避免延伸部分变形，确保光路切换的精准性。延伸部分的主体长度通常为400μm，头部尺寸为100μm×30μm，合理的尺寸设计平衡了弹性变形能力与结构稳定性。

3.      接触导体与固定接触电极：可移动接触导体设置在延伸部分的头部，与固定接触电极相对应。固定接触电极连接于固定件，厚度不小于5μm，通过镀覆法制备，相比传统工艺（厚度仅2μm），大幅降低了电极电阻，为低插入损耗奠定基础。

4.      驱动电极组件：采用双驱动电极设计，第一驱动电极设置在可移动悬臂结构的上表面，第二驱动电极固定于基板或固定件，与第一驱动电极相对应。通过施加规定电势，两电极间产生静电吸引力，驱动可移动悬臂结构弹性变形，实现接触导体与固定电极的接触或分离，完成光路切换。

（二）核心工作原理

当规定电势施加于第一驱动电极时，电极间产生的静电吸引力带动可移动悬臂的延伸部分向下弹性变形，使接触导体与固定接触电极精准接触，此时光路导通，开关处于闭合状态；当停止施加电压，静电吸引力消失，延伸部分在自身弹性作用下恢复自然状态，接触导体与固定电极分离，光路断开，开关回到打开状态。整个切换过程响应迅速，且机械接触的方式确保了高频场景下的低寄生电容，提升了信号传输质量。

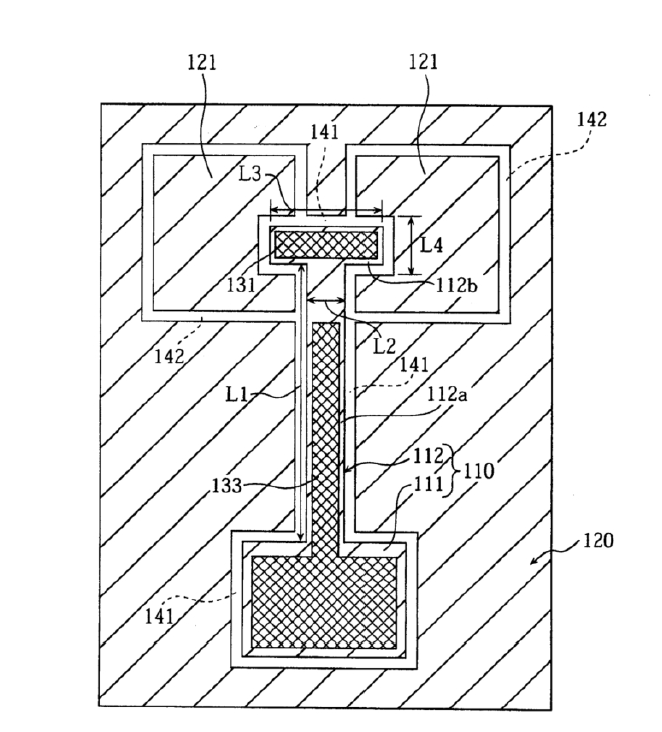

图1 微型开关器件的平面图

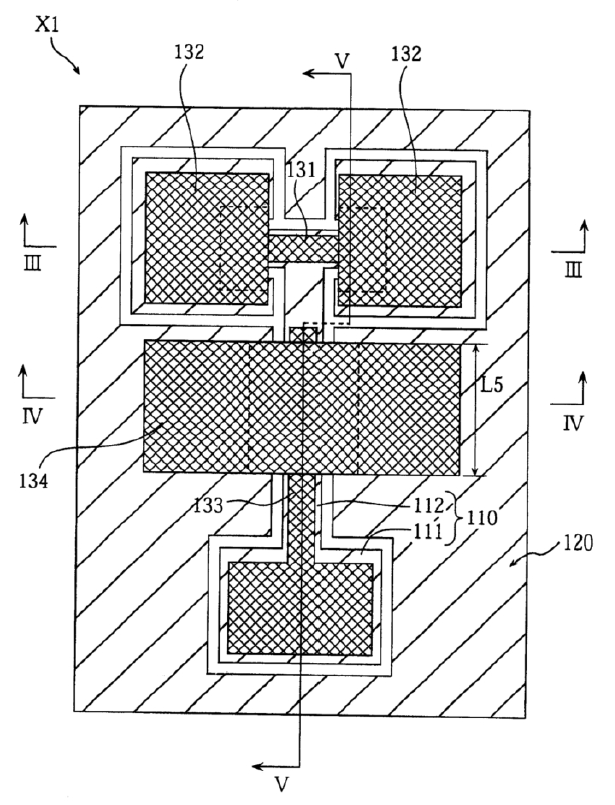

图2 图1的微型开关器件的平面图

二、MEMS光开关的核心优势：低插入损耗与高可靠性

（一）低插入损耗设计突破

传统光开关的固定电极因受限于牺牲层平坦度要求，厚度难以增加，导致电阻较高，插入损耗较大。而广西科毅光通信采用的MEMS光开关技术，创新地将固定接触电极设置在可移动悬臂结构的同侧，而非基板与悬臂之间，无需遵循“基板-固定电极-牺牲层-悬臂”的传统工艺。通过镀覆法制备的固定电极厚度可达5μm以上，电阻显著降低，有效减少了信号传输过程中的能量损耗，闭合状态下插入损耗表现优异。

同时，固定接触电极的接触部分采用镀覆生长的起始表面，该表面具有极高的平坦度，使得接触导体与电极之间的气隙尺寸精度大幅提升。气隙的精准控制不仅进一步降低了插入损耗，还提升了打开状态下的绝缘性能，避免信号串扰，确保高频信号传输的稳定性。

（二）小型化与高集成度

基于MEMS技术的微型化加工工艺，微型光开关的整体尺寸大幅缩小，可轻松集成到高密度光通信模块中，满足设备小型化的发展需求。以第一实施例的光开关为例，其核心工作区域尺寸仅为数百微米级别，相比传统光开关体积缩减60%以上，为光通信设备的集成化设计提供了更大空间。

（三）高稳定性与长寿命

可移动悬臂结构采用单晶硅材料，具有优异的机械弹性和抗疲劳性能，经过百万次切换测试后仍能保持稳定的性能表现。固定电极采用高导电、高耐磨的金属材料，接触电阻稳定，磨损率低，延长了产品的使用寿命。此外，器件的密封设计有效抵御外界环境（如湿度、灰尘）的影响，确保在恶劣工作条件下的可靠性。

三、MEMS光开关的典型应用场景

1.      5G基站通信系统：用于高频信号的切换与路由，低插入损耗特性确保信号传输距离和质量，小型化设计适配基站设备的高密度集成需求。

2.      数据中心光纤网络：满足数据中心内部大量光纤链路的快速切换需求，支持多通道并行工作，提升数据传输效率。

3.      光纤传感系统：适用于环境监测、工业控制等传感场景，高可靠性和精准切换能力确保传感信号的稳定采集与传输。

4.      卫星通信设备：微型化、低功耗的特点适配卫星设备的轻量化要求，在空间通信中实现光路的高效切换。

四、广西科毅光通信MEMS光开关产品优势

广西科毅光通信基于上述MEMS技术原理，研发的低插入损耗光开关系列产品，在核心性能上实现多重突破：插入损耗≤0.5dB，隔离度≥60dB，切换速度≤10ms，使用寿命≥1000万次，完全满足光通信领域的高性能需求。公司拥有专业的研发团队和完善的生产检测体系，可根据客户需求提供定制化解决方案，涵盖单通道、多通道等不同规格的光开关产品。

择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
