驱动技术升级赋能光开关性能突破

驱动系统是MEMS光开关的核心动力来源，其性能直接决定了开关的切换速度、功耗和稳定性。传统静电驱动型MEMS光开关在某些高精度、低功耗场景下已难以满足需求，而压电驱动技术的应用为光开关的性能升级提供了新方向。广西科毅光通信研发的压电驱动型MEMS光开关，凭借压电材料的反向压电效应，实现了更精准、低功耗的光路切换，适用于对性能要求严苛的高端光通信场景。

一、压电驱动型MEMS光开关的技术架构

（一）核心驱动组件设计

压电驱动型MEMS光开关的核心区别在于驱动系统，其压电驱动部件由第一驱动电极、第二驱动电极及中间的压电膜构成，替代了传统的静电驱动电极组件：

1.      驱动电极：第一驱动电极和第二驱动电极均采用Ti基底层+Au主层的层状结构，厚度约0.55μm，具有优异的导电性和附着力。第二驱动电极经规定布线接地，确保驱动信号的稳定性。

2.      压电膜：采用PZT（锆钛酸铅固溶体）、掺杂Mn的ZnO、AIN等压电材料制成，厚度约1.5μm。压电材料具有反向压电效应，即在电场作用下会产生面内方向的应变，为可移动悬臂结构提供驱动力。

3.      基础结构：基板、可移动悬臂结构、固定件、接触导体、固定接触电极等基础组件与静电驱动型一致，可移动悬臂结构仍采用单晶硅材料，厚度不小于5μm，固定接触电极厚度不小于5μm，保障低插入损耗和结构稳定性。

（二）压电驱动工作原理

当规定电势施加于第一驱动电极时，第一驱动电极与接地的第二驱动电极之间形成电场，压电膜在电场作用下产生面内方向的收缩力。由于压电膜与可移动悬臂结构的连接方式，收缩力从第一驱动电极一侧向第二驱动电极一侧逐渐增大，带动可移动悬臂的延伸部分弹性变形，使接触导体与固定接触电极接触，光路导通；当停止施加电压，电场消失，压电膜恢复自然状态，延伸部分在弹性作用下复位，接触导体与电极分离，光路断开。

相比静电驱动，压电驱动的优势在于驱动力更强、响应速度更快，且功耗更低，尤其适用于高精度、高频次切换的场景。同时，压电驱动的位移控制更精准，可实现微米级的光路调节，进一步提升了光开关的性能稳定性。

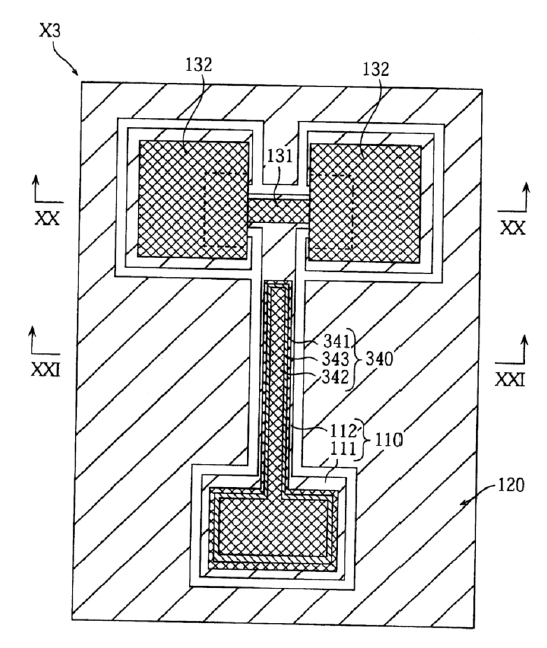

第三实施例的微型开关器件的平面图

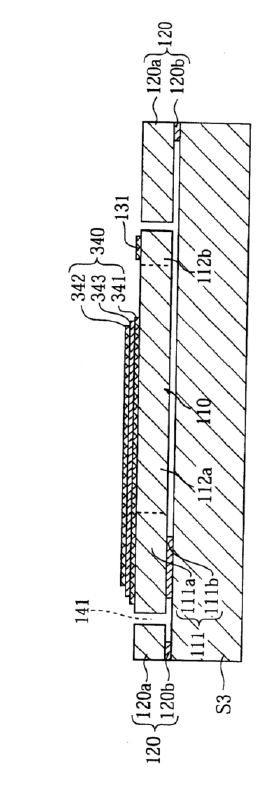

 沿着图 18 中的线XX-XIX截取的剖面图

二、压电驱动型MEMS光开关的核心技术优势

（一）更快的切换速度

压电材料的应变响应速度极快，在电场作用下可瞬间产生收缩力，带动悬臂结构变形。压电驱动型MEMS光开关的切换速度≤5ms，相比传统静电驱动型（切换速度≤10ms）提升一倍以上，能更好地满足高频信号切换需求，适用于对响应速度要求严苛的光通信系统。

（二）更低的驱动功耗

压电驱动无需产生静电吸引力所需的高电压，驱动电压仅为静电驱动的1/3~1/2，功耗显著降低。这一优势使得压电驱动型光开关更适用于便携式光通信设备、卫星通信等对功耗敏感的场景，延长设备的续航时间。

（三）更高的切换精度

压电膜的应变位移可通过电压精准控制，实现微米级的光路调节，确保接触导体与固定电极的精准接触，进一步降低插入损耗，提升信号传输质量。同时，精准的位移控制也减少了电极磨损，延长了产品使用寿命。

（四）更强的环境适应性

压电驱动组件的结构稳定性高，受温度、湿度等环境因素影响较小。在-40℃~85℃的宽温度范围内，压电膜的应变性能保持稳定，确保光开关在恶劣环境下的可靠工作，适用于户外光通信设备、工业控制等场景。

三、压电驱动型MEMS光开关的典型应用场景

（一）高端光纤通信设备

在高速率、大容量的光纤通信设备中，压电驱动型MEMS光开关凭借快切换速度和低功耗，可实现高频信号的精准切换，提升设备的传输效率。例如，在100G/200G光纤收发模块中，光开关用于光路的快速切换与校准，确保模块的稳定工作。

（二）精密光纤传感系统

在激光雷达、医疗传感等精密传感场景中，需要光开关具备极高的切换精度和稳定性。压电驱动型MEMS光开关可实现微米级的光路调节，满足传感信号的精准采集需求，提升传感系统的检测精度。

（三）卫星与航空航天通信

卫星、航空航天设备对器件的功耗、体积、可靠性要求极高。压电驱动型MEMS光开关的低功耗、微型化设计适配设备的轻量化需求，宽温度范围适应性确保了在空间环境中的稳定工作，为卫星通信、航空航天通信提供可靠的光路切换解决方案。

（四）测试测量仪器

在光通信测试仪器中，需要光开关快速切换不同的测试光路，实现对设备的多维度检测。压电驱动型光开关的快切换速度和高精度，可提升测试仪器的工作效率和检测准确性，适用于光纤测试仪、光功率计等设备。

四、广西科毅光通信压电驱动光开关的研发与生产实力

广西科毅光通信专注于压电驱动光开关的研发与生产，组建了由资深工程师组成的研发团队，在压电材料选型、驱动电路设计、结构优化等方面积累了丰富的经验：

1.      与国内顶尖高校合作，开展压电驱动技术的深度研发，不断优化产品性能；

2.      采用先进的溅射法制备压电膜和驱动电极，确保膜层厚度均匀、附着力强；

3.      建立了完善的质量控制体系，对每批产品进行驱动性能、切换速度、插入损耗等关键参数的严格检测；

4.      提供定制化服务，可根据客户需求优化驱动电压、切换速度、尺寸等参数，适配不同应用场景。

作为光通信领域的专业厂商，广西科毅光通信始终致力于技术创新，为客户提供高品质的光开关产品。高频光开关作为公司的核心产品之一，压电驱动型MEMS光开关已通过多项行业认证，广泛应用于高端光通信、精密传感、航空航天等领域。
