随着光开关通道数量的不断增加，传统光开关在切换过程中容易产生信号阻塞问题，我们广西科毅光通信科技有限公司（www.coreray.cn）依托深厚的技术积累，成功设计并推出了一款无阻塞MEMS光开关，致力于为全球客户提供高性能、高可靠性的光交换解决方案。

一、MEMS光开关技术简介与行业趋势

微机电系统（MEMS）技术，是一种集微型机械结构、传感器、执行器及控制电路于一体的前沿技术。近年来，随着光电一体化技术的突破，MEMS光开关凭借其体积小、响应快、稳定性高、功耗低等显著优势，逐步取代传统机械式光开关，成为市场的主流选择。我司紧跟技术潮流，早在数年前便布局MEMS光开关的研发，现已形成覆盖多种通道配置的成熟产品系列。

MEMS光开关的基本原理是通过静电驱动，控制芯片上的微型反射镜发生精确偏转，从而改变光路的传播方向，实现光信号在不同通道间的切换。这一过程完全在光域内完成，无需光电转换，极大保障了信号的完整性与传输速率。

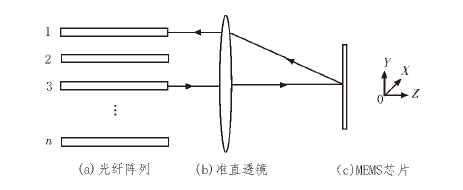

图1：MEMS光开关核心结构示意图

如图1所示，我们的光开关主要由输入/输出光纤阵列、准直透镜组和核心的MEMS芯片构成。精密的准直器确保光信号能以最佳角度入射和出射，而先进的MEMS驱动与控制技术则是实现快速、精准切换的保障。

二、我们的创新设计：如何实现真正的“无阻塞”

在传统多通道光开关切换过程中，光路从一个通道直接切换到另一个通道时，可能会短暂地经过非目标通道，导致信号泄露或串扰，这就是所谓的“阻塞”现象。这不仅影响信号质量，在要求高可靠性的通信系统中更是不可接受的。

为解决这一行业难题，我们的研发团队创新性地提出了 “无干扰点” 自动选取与路由算法。其核心思想是：在光开关的整个光路空间中，预先计算并设定一个或多个特殊的“无干扰点”。当需要进行通道切换时，光路并非直接从A点跳到B点，而是先由A点切换到“无干扰点”，再由该点切换到B点。这条优化后的路径确保了切换过程中，光束不会经过任何其他工作通道，从而彻底杜绝了阻塞。

图2：传统切换方式易产生阻塞

对于通道数较少的开关，人工筛选“无干扰点”尚可实现。但对于我们主打的1×32、1×48、1×64乃至1×128等多通道产品，人工计算几乎不可能。为此，我们开发了专用的智能算法软件，能够自动读取所有通道对应的驱动电压坐标，通过建立栅格矩阵、设定几何约束条件（如路径与各通道的最小距离），快速、精准地为每一个通道组筛选出最优的“无干扰点”。

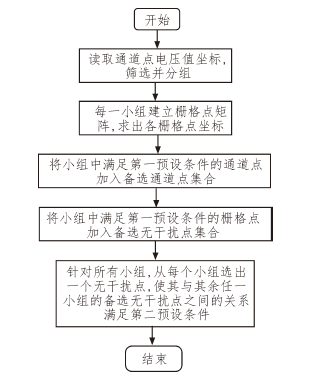

图3：智能无干扰点自动选取算法流程图

三、核心硬件：双轴MEMS芯片与精密驱动电路

我们的产品性能根基在于优秀的硬件设计。MEMS芯片采用电压驱动的双轴扭臂结构，拥有X和Y两个旋转轴，这使得微反射镜能够在二维平面内实现大角度、全方位的偏转，从而支持更多的输出通道数。

图4：双轴MEMS芯片工作象限示意图

芯片上集成了四个梳状电极，分别对应四个工作象限。通过程序控制对特定电极施加驱动电压，产生可控的静电力，便能牵引微反射镜精确倾斜至目标角度。每一个通道都对应一组独一无二的(X, Y)电压坐标，驱动精度直接决定了光路对准的准确性。

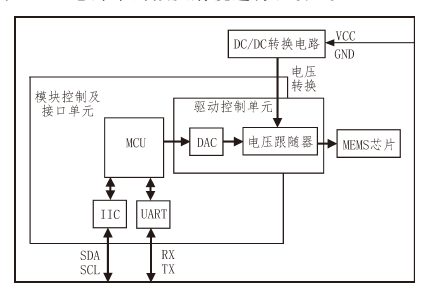

图5：高精度电路驱动与控制框架

在驱动控制方面，我们设计了以MCU和DAC为核心的电路驱动控制模块（图5）。上位机通过通信接口（如UART）下发指令，MCU解析后控制D芯片输出精密的模拟电压信号，经过放大与调理，最终施加到MEMS电极上。整个系统特别注重静电防护与驱动稳定性，确保芯片长期可靠工作。

四、实测效果与行业价值

理论需要实践验证。我们使用N合一光功率计对优化前后的光开关进行了对比测试。

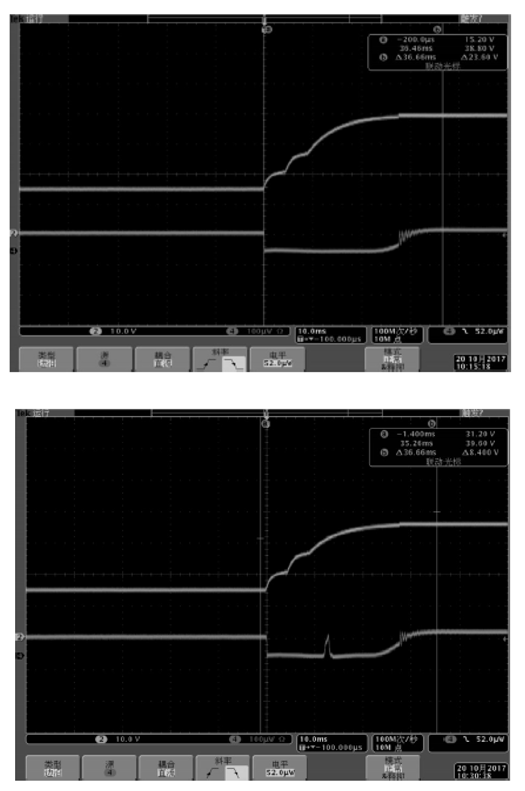

（从上图波形可以明显看出，在未采用无干扰点方案时，通道切换过程中出现了明显的瞬时光功率脉冲（阻塞信号）；而采用我们的智能无干扰点路由方案后，切换波形干净平滑，仅在目标通道有光信号输出，彻底消除了阻塞。

实测结果充分证明，我们的无阻塞MEMS光开关实现了“严格无阻塞”的设计目标。这一突破对于构建高性能全光网络、提升光纤通信系统的整体容量与可靠性具有重大意义。无论是用于光纤通信网络的光路交叉连接、保护倒换，还是用于实验室的光学测试与传感系统，我们的产品都能提供卓越的性能保障。

择合适的光开关等光学器件及光学设备是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

如果您对磁光开关产品有需求，或想了解更多光通信相关产品信息，访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
